ビームエキスパンダは入射するレーザのビーム径を広げる役割をする光学部品です。ビーム径を広げることで集光スポットを小さくすることができます。

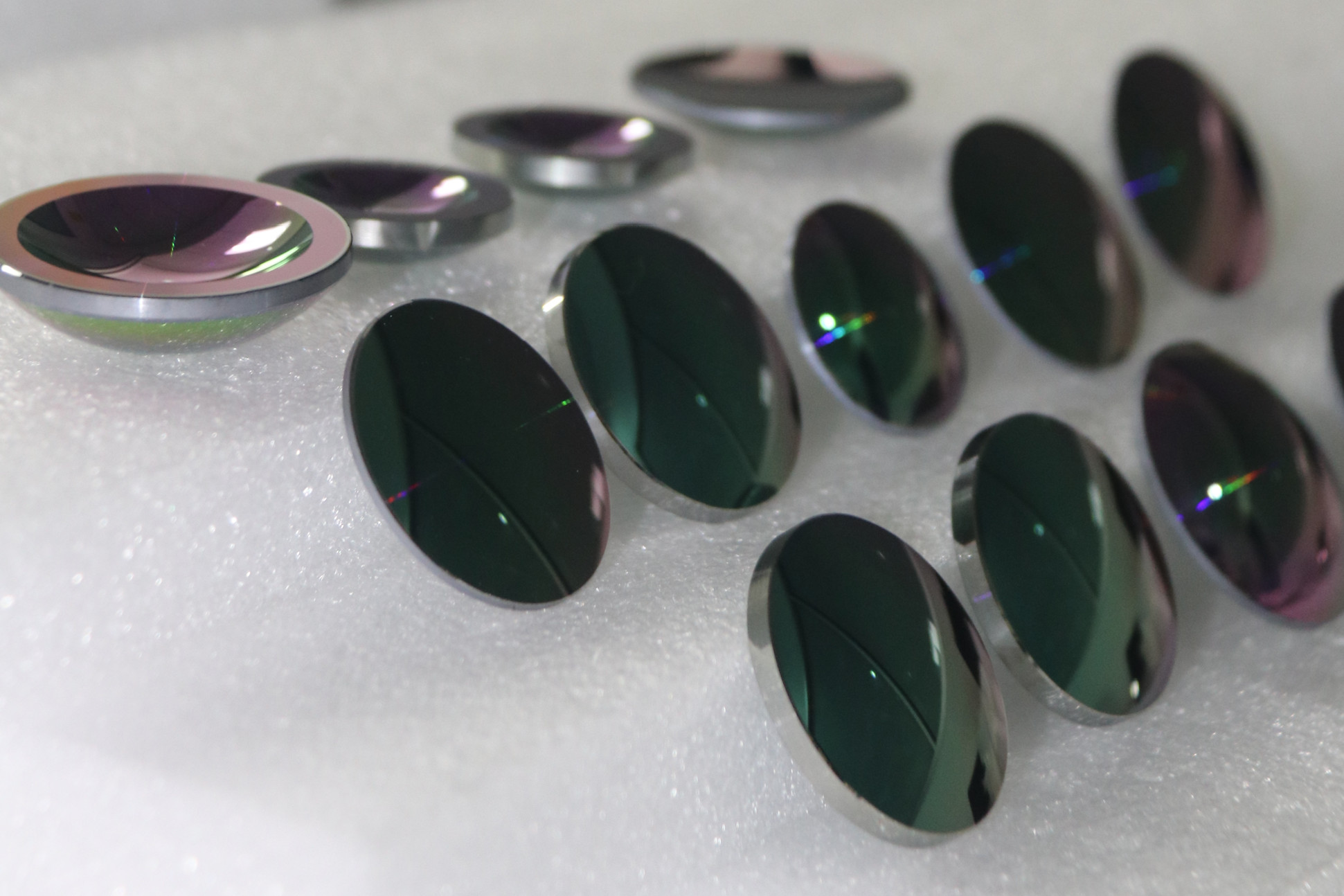

CO2レーザ用ミラー
レーザ折り返しミラー
レーザ折り返し用のミラーです。シリコン、銅、モリブデンからお選びいただけます。
仕様
Si製CO2レーザ用90度折り返しミラー
| 型番 | 直径 (mm) | 厚さ (mm) | 反射率 (%) |
|---|---|---|---|
|
RSI-19-3-E |
19 |
3 |
>99 |
|
RSI-0.75-3 |
19.1 |
3 |
>99 |
|
RSI-1-3 |
25.4 |
3 |
>99 |
|
RSI-1-3-E |
25.4 |
3 |
>99 |
|
RSI-1.5-4 |
38.1 |
4 |
>99 |
|
RSI-1.5-9.6 |
38.1 |
9.7 |
>99 |
|
RSI-2-5 |
50.8 |
5.1 |
>99 |
|
RSI-2-9.5 |
50.8 |
9.5 |
>99 |
Cu製高出力CO2レーザ用90度折り返しミラー
| 型番 | 直径 (mm) | 厚さ (mm) |
|---|---|---|
|
RCU-25-10 |
25 |
10 |
|
RCU-25-10-10MCC |
25 |
10 |
|
RCU-38-6 |
38 |
6 |
|
SINCU-38-10 |
38 |
10 |
|
SINCU-50-10 |
50 |
10 |
|
RCU-50-10 |
50 |
10 |
|
MRCU-50-10 |
50 |
10 |
|
RCU-50-25WC |
50 |
25 |
|
MRCU-50-25WC |
50 |
25 |
|
RCU-2-5 |
50.8 |
5.1 |
|
RCU-2-9.5 |
50.8 |
9.5 |
|
RCU-60-10 |
60 |
10 |
|
SINCU-76.2-6.4 |
76.2 |
6.4 |
|
RCU-3-12.7 |
76.2 |
12.7 |
Si製高出力CO2レーザ用90度折り返しミラー
| 型番 | 直径 (mm) | 厚さ (mm) |
|---|---|---|
|
RSI-1-3 |
25.4 |
3 |
|
RSI-1.5-4 |
38.1 |
4.1 |
|
RSI-1.75-9.5 |
44.5 |
9.5 |
|
RSI-2-4 |
50.8 |
4 |
|
RSI-2-5 |
50.8 |
5.1 |
|
RSI-2-5.1 |
50.8 |
5.1 |
|
RSI-2-9.5 |
50.8 |
9.5 |
|
RSI-3-6.4 |
76.2 |
6.4 |
|
RSI-3-9.5 |
76.2 |
9.5 |
|
RSI-3-10 |
76.2 |
10 |
|
RSI-3-10-10MCC |
76.2 |
10 |
|
RSI-3-10-4.5MCC |
76.2 |
10 |
Mo製CO2レーザ用90度折り返しミラー
| 型番 | 直径 (mm) | 厚さ (mm) | 材質 | 反射率 (%) |
|---|---|---|---|---|
|
RMO-0.75-3 |
19.1 |
3 |
Mo Mirror |
>99 |
|
RMO-0.75-3-2MCC |
19.1 |
3 |
Mo PO/CC Mirror |
>99 |
|
RMO-1-3 |
25.4 |
3 |
Mo Mirror |
>99 |
|
RMO-1.1-6 |
27.9 |
6 |
Mo Mirror |
>99 |
|
RMO-2-0.276 |
50.8 |
7 |
Mo Mirror |
>99 |
Si製高出力CO2レーザ用ゼロシフトミラー
| 型番 | 直径 (mm) | 厚さ (mm) |
|---|---|---|
|
0RSI-25-3 |
25 |
3 |
|
0RSI-1-3 |
25.4 |
3 |
|
0RSI-1-4 |
25.4 |
4.1 |
|
0RSI-1.5-4 |
38.1 |
4 |
|
0RSI-1.5-5 |
38.1 |
5 |
|
0RSI-1.75-5 |
44.5 |
5 |
|
0RSI-1.75-9.5 |
44.5 |
9.5 |
|
0RSI-2-5 |
50.8 |
5 |
|
0RSI-2-9.5 |
50.8 |
9.5 |
|
0RSI-2-10 |
50.8 |
10.2 |
|
0RSI-68-20 |
68 |
20.3 |
|
0RSI-3-6.35 |
76.2 |
6.4 |
|
0RSI-3-9.5 |
76.2 |
9.5 |
Cu製高出力CO2レーザ用ゼロシフトミラー
| 型番 | 直径 (mm) |
厚さ (mm) |
|---|---|---|
|
0RCU-25-6 |
25 |
6 |
|
0RCU-1.1-6 |
27.9 |
6 |
|
0RCU-38-6/15M |
38 |
6 |
|
0RCU-38-6 |
38 |
6 |
|
0RCU-38-8 |
38 |
8 |
|
0RCU-1.5-6.4 |
38.1 |
6.4 |
|
0RCU-50-5 |
50 |
5.1 |
|
0RCU-50-10 |
50 |
10 |
|
0RCU-50-25 |
50 |
25 |
|
0RCU-2-5 |
50.8 |
5.1 |
|
0RCU-2-9.5 |
50.8 |
9.5 |
|
0RCU-2-54 |
50.8 |
54 |
|
0RCU-58-10 |
58.4 |
10 |
|
0RCU-58-32 |
58.4 |
31.8 |
|
0RCU-60-6 |
60 |
6 |
|
0RCU-60-10 |
60 |
10 |
|
0RCU-75-15 |
75 |
15 |
|
0RCU-3-6.4 |
76.2 |
6.4 |
|
0RCU-3-12.7 |
76.2 |
12.7 |
Si製高出力CO2レーザ用90度シフトミラー
| 型番 | 直径 (mm) |
厚さ (mm) |
|---|---|---|
|
90RSI-1-3 |
25.4 |
3 |
|
90RSI-1.5-4 |
38.1 |
4 |
|
90RSI-50-10 |
50 |
10 |
|
90RSI-2-5 |
50.8 |
5.1 |
|
90RSI-2-9.5 |
50.8 |
9.5 |
|
90RSI-2-10 |
50.8 |
10.2 |
|
90RSI-68-20 |
68 |
20.3 |
|
90RSI-3-6.4 |
76.2 |
6.4 |
|
90RSI-3-9.5 |
76.2 |
9.5 |
Cu製高出力CO2レーザ用90度シフトミラー
| 型番 | 直径 (mm) | 厚さ (mm) |
|---|---|---|
|
90RCU-1.5-6.4 |
38.1 |
6.4 |
|
90RCU-1.5-7.5 |
38.1 |
7.5 |
|
90RCU-50-10 |
50 |
10 |
|
90RCU-50-25WC |
50 |
25 |
|
90RCU-2-5 |
50.8 |
5.1 |
|
90RCU-2-9.7 |
50.8 |
9.7 |
|
90RCU-2-10 |
50.8 |
10.2 |
|
90RCU-2-54 |
50.8 |
54 |
|
90RCU-57-10 |
57.2 |
10 |
|
90RCU-57-31.8 |
57.2 |
31.8 |
|
90RCU-60-10 |
60 |
10 |
|
90RCU-75-12.7 |
74.9 |
12.7 |
|
90RCU-75-15 |
75 |
15 |
|
90RCU-3-12.7 |
76.2 |
12.7 |
