リアルタイムデータ収集モジュール







レーザ加工では、照射するレーザ光をワーク上で操作する必要があります。
そのため、ワークをXYステージで移動させたり、レーザ光をガルバノスキャナのようなものでスキャニングします。
センサーで取得したデータは、センサーのサンプリングレートでデータを取得するだけの機能しか有していないため、位置によるデータが必要な場合は、位置情報とセンサー情報をシンクロして読み取る装置が必要となります。

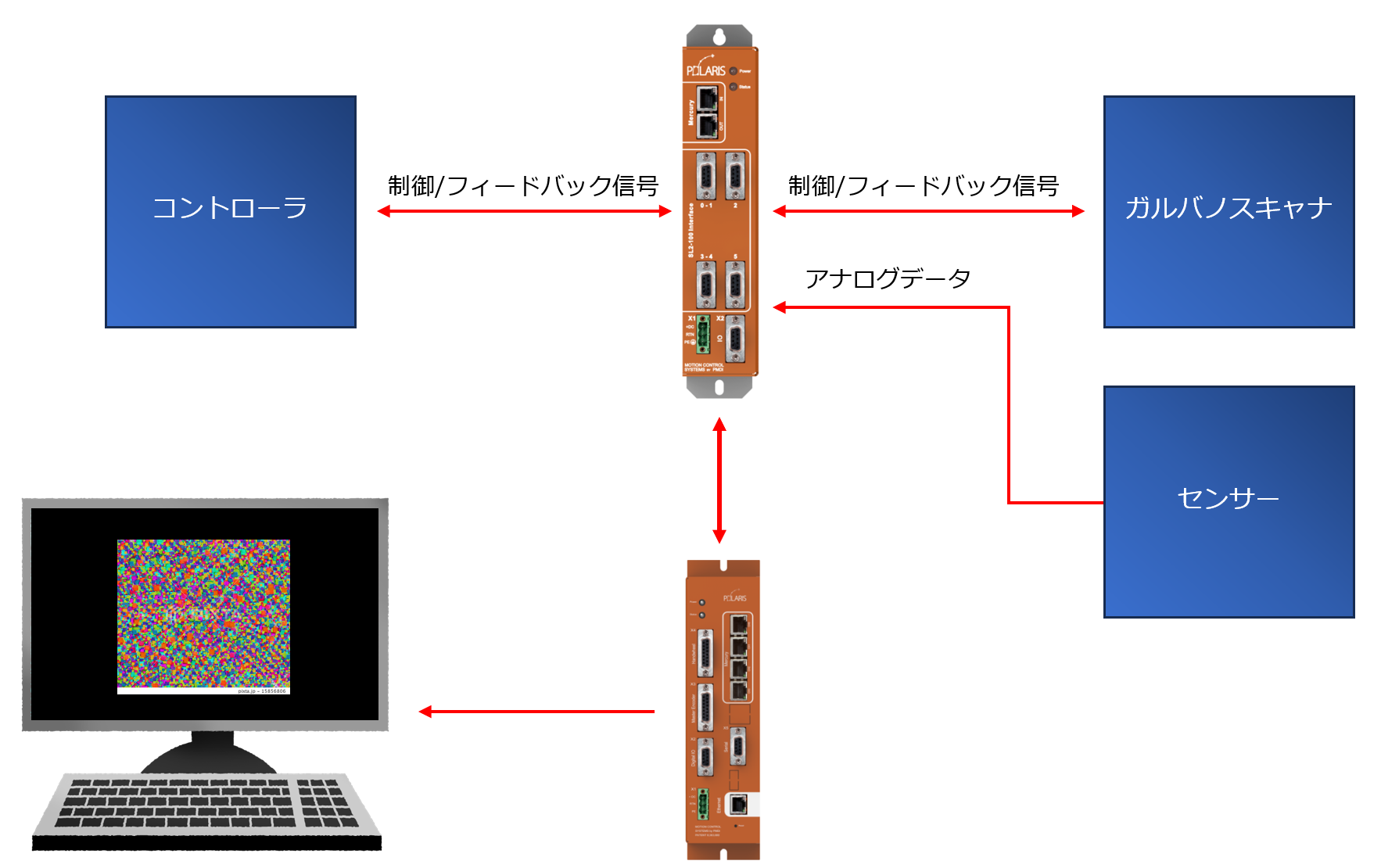

例えばガルバノスキャナを用いたレーザ加工装置の場合は以下のような構成になります。





ガルバノスキャナモジュールを、ガルバノスキャナ及びガルバノスキャナコントローラ間に接続します。

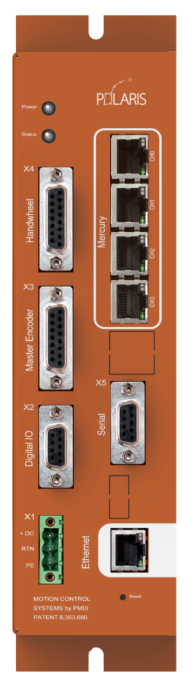

センサーの出力信号、ガルバノスキャナモジュールをモーションコントローラに接続し、モーションコントローラに接続されたHMIコンピュータでデータを解析します。
