レーザークオリティモニター

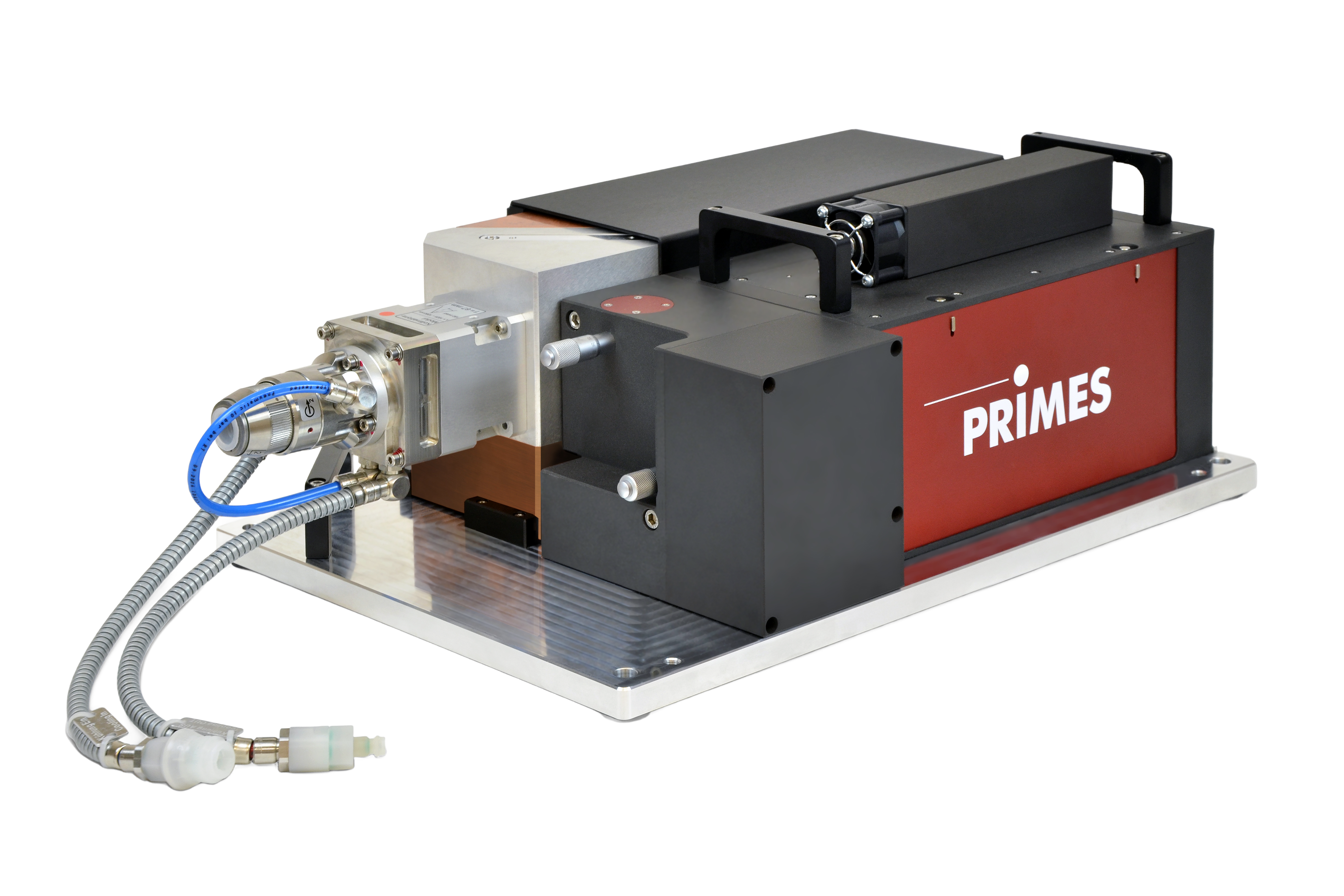

独国PRIMES社のLaserQualityMonitor（LQM）はレーザービーム計測を高速に且つ容易に行う装置です。ビームウェスト径、集光半径、ウェスト位置、ファーフィールド拡がり角、レイリー長、ビーム伝搬係数Kなどの計測を高速に行います。



LQM+は照射されたコリメート光を集光、またはファイバ端から拡散してくるビームをコリメート後に集光させることにより、装置内部でコースティックを形成します。集光ビームは内蔵の減衰機と結像光学系を通過し、CCDセンサー上に拡大投影されます。
これにより、ビーム半径、ビーム強度分布、ビーム位置などの情報が得られます。光軸方向に沿って複数の計測を行うことにより、M2などのビーム品質特性を計測します。
計測は自動で行われるため、M2計測でありがちなヒューマンエラーを排除することができます。
