30mm厚SUS316のワンパス溶接

新記録！30mm厚SUS316のワンパス溶接

Civan Lasersでは、レーザ溶接の可能性の限界を継続的に押し広げています。昨年、厚さ20mmのSS 316を優れた機械的特性で溶接する能力を実証し、新たな業界標準を打ち立てました。2025年に向けて、同社のアプリケーションラボチームは、ダイナミックビームレーザー(DBL)技術を使用して、厚さ30mmのSUS 316を1回のパスで  溶接するというエキサイティングなマイルストーンに到達しました。



このブレークスルーは、圧力容器製造やエネルギーインフラなど、厚肉溶接を必要とする業界にとって画期的なものです。

• 効率の向上:溶接速度の高速化とシングルパス機能により、生産時間が短縮されます。場合によっては、数日かかるプロセスを1時間未満に短縮します。
• コスト削減: エネルギー消費量の削減と消耗品への依存度の低下により、大幅な節約につながります。
• 比類のない信頼性:優れた機械的特性と欠陥の低減により、重要なアプリケーションに対して一貫した高品質の結果が得られます。









限界を押し広げる:30mmのブレークスルー

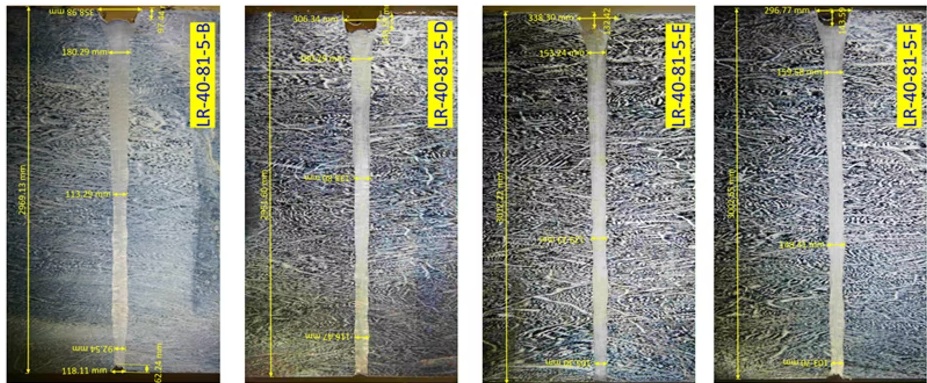

このマイルストーンは、28kWのDBLを使用して達成され、23kWの電力と22mm/秒の走行速度で動作します。溶接部は、2つのビーム形状の形状シーケンスを利用し、10msごとに動的に切り替わりました。この高度な方法は、軟鋼の厚い部分に効果的であることが証明されており、溶融材料の流れを最適化し、凝固亀裂と多孔性を大幅に低減します。

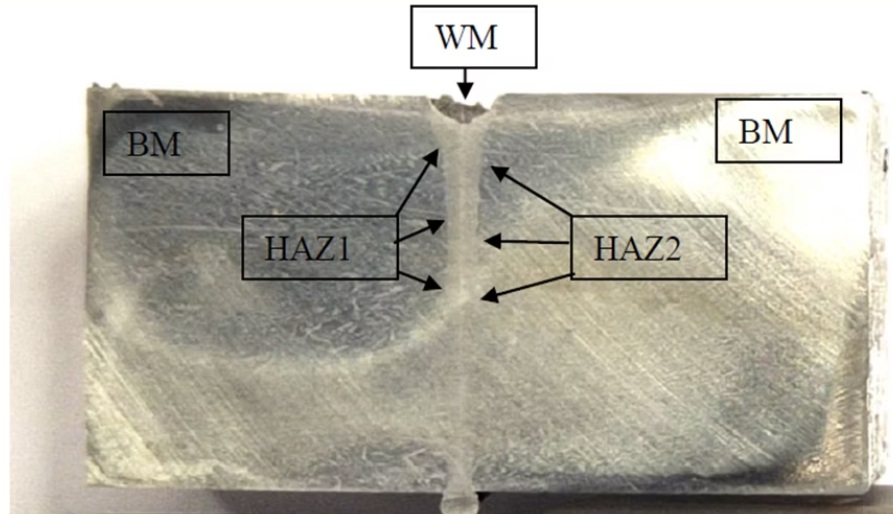

20mm溶接部の機械的試験
厚さ20mmのSUS 316溶接部の機械的試験では、ダイナミックビームレーザー(DBL)技術で達成された優れた品質を検証し、優れた結果が実証されました。引張試験では、溶接部がSS 316の業界標準を満たしているだけでなく、それを上回っていることが確認され、660MPaと590MPaの極限引張強度(UTS)を達成し、どちらも490MPaの基準(AWS D1.6-2017)を超えています。曲げ試験では、溶接部の延性と構造的完全性がさらに強調され、Side Bendでは重大な欠陥がなく、Side Bend 2では最小限の欠陥サイズ(コーナーで0.87 mm、0.31 mm、0.39 mm、3.45 mm)が認められました。これらの結果は、要求の厳しいアプリケーションに高品質の溶接を提供するDBL技術の信頼性と精度を強調しています。
