fθレンズ(266nm,355nm,532nm,1064nm,10600nm)

レーザ光学部品

fθレンズ



製品情報へジャンプ



fΘレンズとは

レーザ発振器のビーム品質が向上したことで、ガルバノスキャナやポリゴンスキャナなど、焦点距離の長い光学ヘッドを使っても小さなスポット径を得ることができるようになりました。この加工方法は非常に速いビーム操作が可能で、レーザ加工をはじめ様々な分野で広く使われています。
fθレンズ、テレセントリックレンズはガルバノスキャナやポリゴンスキャナなどと一緒に使用し、レーザの走査に使うレンズです。2枚のレンズ面の曲率をかえることにより、レンズ周辺部と中心部で走査速度が一定になるように設計されています。

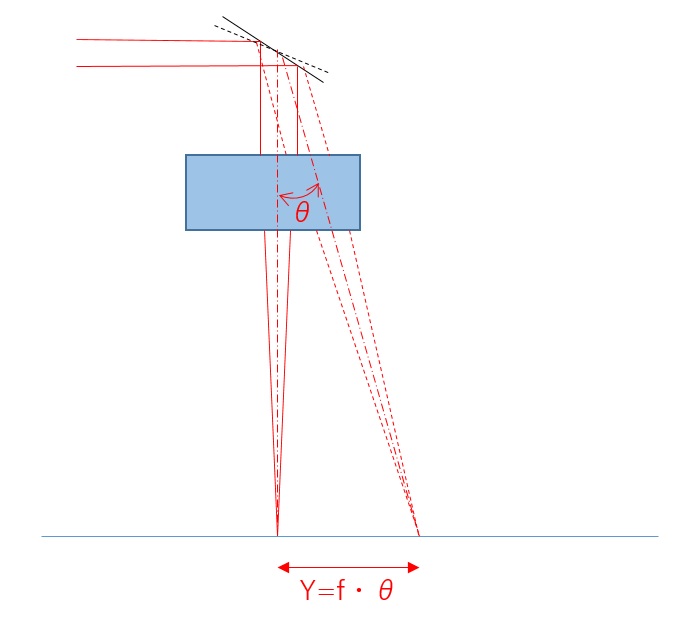

一般のレンズの場合、走査ビームが角度θのとき、像の大きさはY=f・tanθの関係になりますが、fθレンズの場合、Y＝ｆ・θの像を結びます。
ｆθレンズを使用すると、レーザを走査させた際、一つの平面上に焦点を置くことができるため、走査エリア内で均一のビーム径でレーザ加工などを行うことができます。



なるほど、スキャナ光学系を使うと、スキャニングエリアの真ん中と端ではレンズからの距離が違うから普通のレンズだとスポットサイズが変わってしまうってことか



その通りです。

このレンズを使うことで平面内に集光ビームを配置することができるので、より均一な加工/マーキングを行うことができます。

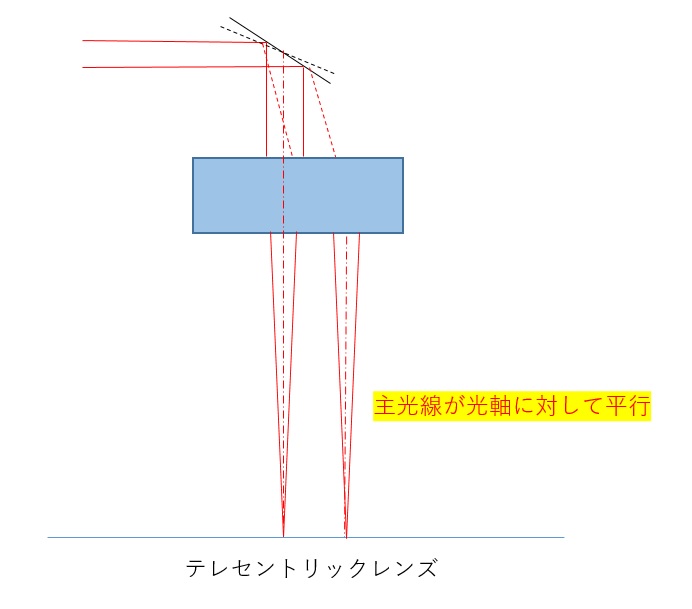

テレセントリックfΘレンズとは

fθレンズは主光線がレンズの光軸に対して様々な角度を持ちますが、テレセントリックレンズを使用すると、主光線とレンズ光軸を平行にすることができます。これにより集光ビームは楕円にならず、より品質の高いレーザ加工を行うことができます。また、角度依存性のある対象物（例えば入射角度によりレーザの吸収率が大きく異なる）の加工を行う際には有効な光学系です。



普通のfΘレンズだと、スキャニングエリアの真ん中以外は、ワークに対してビームが斜め入射してしまうから、それを垂直にするのがテレセントリックfΘレンズってことね



その通りです。

材料によってはレーザの入射角度により吸収率が変わるものがあります。こういった材料をエリア内のどこでも同じように加工するためにはテレセントリックfΘレンズが必要です。

また、普通のfΘレンズですと、エリアの端ではビームが楕円形状になりますが、テレセントリックfΘレンズだと真円に近いビームが得られますよ。







弊社取扱いfΘレンズ/テレセントリックfΘレンズ

CO2レーザ用シングレットfΘレンズ

型番

EFL※

エリア

スポット径

入射ビーム径

入射角

BFL※2

(mm)

(mm)

(mm)

(mm)

(度)

(mm)

SL1-10.6/9.4-F50-25.4

50

12x12

53

12

10

50.8

SL1-10.6/9.4-35-52Z1

52

35x35

67

10

30

52.7

SL1-10.6/9.4-F52Z-40

52

31x31

67

10

25

52.7

SL1-10.6/9.4-F75Z-48

75

50x50

97

10

28

75.9

SL1-10.6/9.4-F100Z-48B

100

66x66

210.5

12

28

101.1

SL1-10.6/9.4-F100Z-48A

100

70x70

106.7

12

29

102.8

SL1-10.6/9.4-F100Z-48

100

69x69

107.4

12

28

100.9

SL1-10.6/9.4-F100Z-40

100

60x60

129

10

25

100.9

SL1-10.6/9.4-F120Z-44

120

75x75

154.6

10

25

124

SL1-10.6/9.4-F150Z-48

150

107x107

161

12

29

152.7

SL1-10.6/9.4-F150Z-40

150

90x90

193.4

10

25

152.7

SL1-10.6/9.4-F200Z-48

200

140x140

171

15

28

204.3

SL1-10.6/9.4-F200Z-70

200

140x140

160

16

28

208.8

SL1-10.6/9.4-F250Z-48

250

175x175

214

15

28

256

SL1-10.6/9.4-F250Z-65

250

175x175

180

20

28

253.4

SL1-10.6/9.4-F300Z-48

300

210x210

322

12

28

308.6

SL1-10.6/9.4-F300Z-48B

300

215x215

322

12

28

307.7

SL1-10.6/9.4-F360Z-48

359.1

250x250

385

12

28

369.2

SL1-10.6/9.4-F420Z-75

420

300x300

268

20

28

430

SL1-10.6/9.4-F420Z-70

420

295x295

268

20

28

430

SL1-10.6/9.4-F435Z-48

433

300x300

463.5

12

28

444

SL1-10.6/9.4-F450Z-48

448.5

320x320

478

12

28

462

SL1-10.6/9.4-F480Z-48

480

335x335

515

12

28

492

SL1-10.6/9.4-F480Z-70

480

350x350

305

20

28

496.3

SL1-10.6/9.4-F550-60

561

400x400

360

20

28

561

SL1-10.6/9.4-F573Z-62

573

365x365

364

20

25

591

SL1-10.6/9.4-F573Z-48

573

415x415

614

12

28

591

SL1-10.6/9.4-F574Z-75

574

400x400

364

20

28

591

SL1-10.6/9.4-F620Z-70

620

450x450

396.4

20

28

636

SL1-10.6/9.4-F720Z-75

720

500x500

454.6

20

28

741

SL1-10.6/9.4-F720Z-48

720.7

531x531

783

12

28

741

SL1-10.6/9.4-F740Z-88

740

540x540

476.3

20

28

759

SL1-10.6/9.4-F830Z-75

830

600x600

532.4

20

28

848

SL1-10.6/9.4-F977Z-48

976

715x715

1576.5

12

28

990.5

SL1-10.6/9.4-F1100Z-76

1100

700x700

558.7

25

25

1138

SL1-10.6/9.4-F1150Z-48

1150

800x800

1231

12

28

1177

SL1-10.6/9.4-F1191Z-48

1191.6

770x770

1276

12

25

1220

SL1-10.6/9.4-F2122Z-48

2128

1385x1385

2283

12

25

2176







CO2レーザ用ダブレットfΘレンズ

型番

FL※

エリア

入射ビーム径

ミラー間距離

入射角

WD

(mm)

(mm)

(mm)

(mm)

(度)

(mm)

SL2-9.3-90-165

165

90x90

20

25.6

20

196

SL2-9.4-70-100ZR

100

70x70

14

20

28.5

105.6

SL2-9.4-50-100ZW-D20

100

50x50

20

26.4

20.6

125.84

SL2-9.4-140-200ZR

200

140x140

15

20

28

219

SL2-10.6-35-60GR

60.5

35x35

12

17

25

57.8

SL2-10.6-50-80GR

80

50x50

14

20

25

75.7

SL2-10.6-70-122GR

122

70x70

14

20

23

135.9

SL2-10.6-110-150ZR

150

105x105

14

20

28

161.7

SL2-10.6-110-170GR

170

110x110

10

13

23

185.1

SL2-10.6-F200ZR

200

140x140

14

16

28.8

229.4

SL2-10.6-140-220GR

220

115x115

14

16

25

243.8

SL2-10.6-F250ZR

250

175x175

14

20

28.4

286.1

SL2-10.6-175-275GR

275

170x170

10

14

22

302.8

SL2-10.6-210-300GR

300

210x210

14

20

28

334.9

SL2-10.6-F300ZR-20

300

170x170

20

20

28

328.3

SL2-10.6-250-360Z

360

250x250

14

20

20

393

SL2-10.6-250-360GR

360

250x250

15

16

27.5

396.7

SL2-10.6-F420G-20

420

300x300

20

30

20

470

SL2-10.6-300-420GR

420

300x300

11.8

20

28

463.2

SL2-10.6-300-420AZR

420

304.8x304.8

20

20

28

466

SL2-10.6-350-485G

485

350x350

14

20

20

528

SL2-10.6-350-490Z

490

350x350

18

25.7

27.7

535.2

SL2-10.6-F560ZR-30

560

400x400

30

25

28.3

604.4

SL2-10.6-F700Z-30

700

500x500

30

30

19.6

763.7





CO2レーザ用トリプレットfΘレンズ

型番

波長

EFL※

エリア

入射ビーム径

スポット径

WD

(um)

(mm)

(mm)

(mm)

(um)

(mm)

SL3-10.6-50-80

10.6

80

50x50

14

80.6

88

SL3-9.4-50-80

9.4

80

50x50

14

80.6

89.4

SL3-9.4-50-80W

9.4

80

50x50

14

82

92

SL3-9.4-60-105

9.4

105

60x60

12

108

130.6





高出力1umレーザ用fΘレンズ（合成石英）

型番

EFL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

SL-HF-70-100Q

100

70x70

10

97

120.45

M85x1

SL-HF-50-100Q

100

50x50

15

130.5

131

M85x1

SL-HF-112-160Q

160

112x112

10

52.5

191

M85x1

SL-HF-94-163-D20

163

94x94

20

123

204.83

M85x1

SL-HF-112-163

163

112x112

10

79.5

203.7

M79x1

SL-HF-175-254

254

175x175

10

58.68

304.18

M85x1

FTL 1064 254 20D

254

123x123

20

327

M85x1

FTL 1064 254 30D

254

123x123

30

30

M85x1

SL-HF-142-277

277

142x142

15

66.1

347.5

M85x1

FTL 1080 306 W130

306

160x160

28

376

M110x1

FTL 1064 330 240

330

165x165

30

411.9

M85x1

SL-HF-215-340-D20

340

215x215

20

174.6

203.82

M85x1

SL-HF-280-420

420

280x280

14

66.6

506.3

M85x1

FTL 1064 420

420

200x200

30

523

M85x1

SL-HF-320-450Q

450

320x320

14

56.38

515.9

M85x1

SL-HF-280-500-D30

500

280x280

30

128

618.3

M120x1







1umレーザ用fΘレンズ（光学ガラス）

型番

EFL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

SL-1064-40-80-D25

80

40x40

25

90.75

76.98

M85x1

SL-1064-45-80

80

45x45

10

29.2

91.4

M55x1

SL-1064-70-100

100

70x70

14

49.5

98.8

M85x1

SL-1064-80-111.5

111.5

80x80

10

56.7

123

M79x1

SL-1064-65-125

125

65x65

15

54.5

146.6

M85x1

SL-1064-56-125

125

56x56

15

60.76

151.16

M85x1

SL-1064-105-152

152

105x105

10

48

175

M85x1

SL-1064-70-160-D30

160

70x70

30

84.3

172.2

M100x1

SL-1064-50-160

160

50x50

8

27

182.3

M39x1

SL-1064-F160B

160

110x110

12

48.8

182.9

M85x1

SL-1060-94-163Q

163

94x94

10

44

197.1

M85x1

SL-1064-107-163

163

107x107

12

43.2

181.2

M85x1

SL-1064-112-163

163

112x112

10

49

184.9

M85x1

SL-1064-112-163A

163

112x112

14

47

182.1

M85x1

SL-1064-112-163G

163

112x112

10

44

189.9

M79x1

SL-1064-114-163R1

163.3

114x114

15

53.9

184

M85x1

SL-1064-100-165-D25

165

100x100

25

93.7

197.1

M85x1

SL-1064-120-170

170

120x120

20

60.6

195.8

M85x1

SL-1064-152-192

192

152x152

15

63

221.8

3.875''-32

SL-1064-90-201-D30

201

90x90

30

82.7

243

M85x1

SL-1064-160-210

210

160x160

10

50

246.2

M85x1

SL-1064-140-210

210

140x140

14

50

238.4

M85x1

SL-1064-175-254

254

175x175

16

61.7

288.9

M85x1

SL-1064-180-254

254

180x180

20

70.7

295

M85x1

SL-1064-F254B

254

175x175

10

50

280

M85x1

SL-1064-100-254-D30

254

100x100

30

66.1

303.3

M85x1

SL-1064-180-260

260

180x180

10

63

297

M85x1







高出力532nmレーザ用fΘレンズ（合成石英）

型番

FL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

SL-532-74-113Q

113

74x74

6

65.8

140.5

M85x1

SL-532-65-120Q

120

65x65

12

71

156.6

M85x1

SL-532-90-160Q

160

90x90

14

83

209.6

M85x1

SL-532-90-163Q

163

90x90

10

77.2

204.5

M85x1

SL-532-115-165Q

165

115x115

10

77.1

220.6

M85x1

FTL 532 250 233

250

160x160

16

291.6

M85x1

FTL 515 350

350

150x150

30

464

M110x1







532nmレーザ用fΘレンズ（光学ガラス）

型番

EFL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

SL-532-70-100

100

70x70

14

47.1

100.9

M85x1

SL-532-90-120A

120

80x80

8

38.9

134

M85x1

SL-532-70-160

160

70x70

7

26.5

176.2

M39x1

SL-532-115-165

165

115x115

10

47.01

183.5

M85x1

SL-532-150-254

254

150x150

10

51

280

M85x1

SL-532-225-410

410

225x225

14

48.9

443.7

M85x1

SL-532-335-520

520

355x355

16

57.4

599.2

M102x1/M85x1

SL-532-500-750

750

500x500

16

97

911.2

M85x1







355nmレーザ用fΘレンズ（合成石英）

型番

EFL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

SL-355-60-110Q

110

60x60

6

50.8

137.4

M55x1

SL-355-105-170Q

170

105x105

6

50.9

216.1

M85x1

SL-355-155-250

250

155x155

10

54.9

299.8

M85x1

SL-355-180-295A

294.4

180x180

10

45.3

359

M85x1

SL-355-180-295

295

180x180

10

55.9

362.78

M85x1

SL-355-210-328

328

210x210

10

79.6

406.4

M85x1

SL-355-250-410

407.5

250x250

10

46.8

488.2

M85x1

SL-355-350-580

580

350x350

10

64.6

682.8

M85x1

SL-355-500-815

815

500x500

10

83.2

976.4

M85x1

SL-355-650-1000

1000

650x650

10

91.9

1200.1

M85x1







266nmレーザ用fΘレンズ（合成石英）

型番

EFL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(um)

(mm)

(mm)

(mm)

SL-266-70-100

100

70x70

5

59.9

132.9

M85x1

SL-266-100-160

162.3

100x100

5

36.8

198.8

M85x1

SL-266-90-254

254

90x90

4

47

253

M85x1







その他波長用fΘレンズ

型番

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

SL-2000-100-160

100x100

10

34.1

179.6

M55x1

SL-2000-175-254

175x175

10

50.6

281.7

M55x1

SL-1550-100-160

100x100

9

47

175.6

M85x1

SL-1550-240-420

240x240

10

53.2

504.3

M85x1

SL-980-808-F161-158

109x109

12

37

186.1/182.8

M85x1

SL-808-53-98

53x53

10

40

108.9

M85x1

SL-808-108-158

108x108

12

43.3

176.4

M85x1

SL-808-103-159

103x103

20

66

187.3

M85x1

SL-808-90-197-D30

90x90

30

83.1

237.4

M85x1

SL-808-115-249-D30

115x115

30

75.5

290

M85x1

SL-808-175-294

175x175

20

78

346.2

M85x1

SL-808-209-400

209x209

20

53

485.93

M85x1

SL-808-250-411-D30

250x250

30

52

468.6

M132x1

SL-808-415-637-D30

415x415

30

48.5

709.5

M110x1

SL-808-450-804-D30

450x450

30

58

876

M102x1

SL-633-40-154

40x40

15

35.2

178.3

M55x1

SL-405-110-175

110x110

6

35.3

209.4

M85x1

SL-405-320-570

320x320

10

60.5

687.9

M85x1

SL-405-380-650

380x380

17

39.8

738.1

M55x1

SL-248-200-221

200x200

10

38.6

303.6

-



1064/635nmアクロマートfΘレンズ

型番

FL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

SL-1064-635-60-100

100

60x60

10

91

79.5

M85x1

SL-1064-635-100-163

163

100x100

12

87.6

157.6

M85x1

SL-1064-635-180-260

260

180x180

15

102.3

261.4

M85x1







1064/532nmアクロマートfΘレンズ

型番

FL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

SL-1064-532-60-100

100

60x60

10

70

68.7

M85x1

SL-1064-532-100-163

163

100x100

12

78.2

159.7

M85x1

SL-1064-532-175-254

254

175x175

15

101.8

262.8

M85x1







940/808nmアクロマートfΘレンズ

型番

FL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(um)

(mm)

(mm)

(mm)

SL-940-808-102-163

163

102x102

20

90.5

153.6

M85x1









532/635nmアクロマートfΘレンズ

型番

EFL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(um)

(mm)

(mm)

(mm)

SL-532-635-100-163

163

100x100

10

110.9

121

M85x1









532/355nmアクロマートfΘレンズ

型番

FL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(um)

(mm)

(mm)

(mm)

SL-355-532-90-170

170

90x90

10

124

125.6

M85x1







355/635nmアクロマートfΘレンズ

型番

EFL※

エリア

入射ビーム径

全長

WD

取付ネジ

(mm)

(mm)

(um)

(mm)

(mm)

(mm)

SL-355-635-90-170

170

90x90

10

126.2

116.1

M85x1

SL-355-635-110-220

220

110x110

10

115.1

166.3

M85x1

SL-355-635-212-328

328

212x212

6

108.7

265.2

M85x1

CO2レーザ用テレセントリックfΘレンズ

型番 EFL※ エリア 入射ビーム径 全長 WD 波長
(mm) (mm) (mm) (mm) (mm) (um)
TSL-9.4-50-75 75 50x50 20 71.5 73.4 9.4
TSL-9.4-70-120SPH 120 70x70 20 82 151.2 9.4
TSL-9.6-70-140ZA 140 70x70 15 142 124 9.6
TSL-10.6-50-100G 100 50x50 25 93 106 10.6
TSL-10.6-50-100Z 100 50x50 15 68.4 127.8 10.6



1umレーザ用テレセントリックfΘレンズ

型番 EFL※ エリア 入射ビーム径 全長 WD
(mm) (mm) (mm) (mm) (mm)
TSL-1030-10-50 50 10x10 8 65.8 28.9
TSL-1064-18-56 56 18x18 10 47.8 59.9
TSL-1064-20-82Q 82 20x20 15 102 85
TSL-1064-50-100Q 100 50x50 10 108 126.1
TSL-1064-100-D25 100 40x40 25 139.1 73
TEL 1064 100 100 64x64 10 158
TEL 1030 103 103 50x50 9 143
TSL-1064-65-115 115 65x65 12 98 137.1
TEL 1064 160 160 75x75 20 209.5
TSL-1064-73-163B 163 73x73 10 124 193.4
TEL 1064 167 167 85x85 20 218
TSL-1064-90-190 190 90x90 18 195.5 166.4
TSL-1064-50-210BB 210 50x50 25 155 270
TSL-1064-140-220 220 140x140 15 211.7 297
TEL 1064 420 326 420 230x230 30 647.7





532nmレーザ用テレセントリックfΘレンズ

型番 EFL※ エリア 入射ビーム径 全長 WD
(mm) (mm) (mm) (mm) (mm)
TSL-532-15-58 58 15x15 10 65 52.6
TEL 515 70 70 28x28 14 82.2
TSL-532-36-100 100 36x36 16 82.4 114.7
TSL-532-70-100 100 70x70 10 86 125.2
TSL-532-60-105 105 60x60 10 92.6 129.1
TEL 532 110 110 40x40 14 149
TSL-532-75-163A 163 75x75 10 155.1 167.2
TE+ 532 163 163 80x80 10 227
TSL-532-70-200 200 70x70 20 103 254.8
TSL-532-140-200 200 140x140 10 245.5 216.9
TEL 532 260 260 170x170 20 360





355nmレーザ用テレセントリックfΘレンズ

型番 FL※ エリア 入射ビーム径 全長 WD
(mm) (mm) (mm) (mm) (mm)
TSL-355-8-32 32 8x8 10 55 19.3
TSL-355-18-60 60 18x18 6 52.9 62.6
TEL 355 70 40 70 25x25 8 78
TSL-355-35-80 80 35x35 6 67.1 104.5
TSL-355-60-100Q 100 60x60 6 93.7 150.4
TSL-355-50-103 103 50x50 9 66.5 137.3
TEL 355 1-3 70 103 50x50 9 143
TSL-355-63-109 109 63x63 6 87.2 151.4
TSL-355-60-115 115 60x60 6 97.9 154
TEL 355 165 165 90x90 10 226
TSL-355-60-167A 167 60x60 10 117.8 222.6
TEL 355 167 96 167 68x68 10 255.8
TEL 355 167 70 167 50x50 10 255.8
TEL 355 225 167 220 118x118 14 280
TSL-355-86-254 254 86x86 6 173.5 145
TEL 355/343 254 254 160x160 14 348
TEL 355 265 265 130x130 10 353
TEL 355/343 320 320 180x180 14 422
TEL 343/355 330 330 200x200 14 440
TEL 343-356 325 355 230x230 14 497.5
TSL-355-160-360 360 160x160 10 88 499.3





266nmレーザ用テレセントリックfΘレンズ

型番 EFL※ エリア 入射ビーム径 全長 WD
(mm) (mm) (mm) (mm) (mm)
TSL-266-10-30 30.1 10x10 6 55.5 28.9
TSL-266-20-55 55 20x20 6 64.5 51.2
TEL 266 70 29 70 20x20 10 77.4
TSL-266-50-100 100 50x50 5 101.9 135.6
TSL-266-55-158 158 55x55 10 133 250
TSL-266-80-200 200 80x80 8 155.5 294.1





その他波長レーザ用テレセントリックfΘレンズ

型番 EFL※ エリア 入射ビーム径 全長 WD 波長
(mm) (mm) (mm) (mm) (mm) (um)
TSL-1550-20-55 55 20x20 10 62 51.3 1550
TSL-1550-25-80 80 25x25 10 80.2 83.9 1550
TSL-1550-15-80 80 15x15 12 55.2 91.9 1550
TSL-1550-80-195 195 80x80 15 160.5 271.6 1550
TSL-1330-50-137 137 50x50 11 95.4 161.5 1330
TSL-808-14-56 56.3 14x14 10 55.1 69.1 808
TSL-808-19-77 76.8 19x19 10 45 103.6 808
TSL-808-39-80 79.5 39x39 25 83.4 79.5 808
TSL-808-68-106 105.6 68x68 12 85.5 135.2 808
TSL-808-100-160 160 100x100 10 130 184.7 808
TSL-670-34-88 88 34x34 7 55 116.3 670
TSL-670-77-157 157.3 77x77 10 92 223 670
TSL-633-19-75 74.8 19x19 10 45 100 633
TSL-633-34-87 87.5 34x34 7 55 115.6 633
TSL-633-30-100 100.6 30x30 10 108 101.2 633
TSL-633-75-160 160 75x75 10 115.5 212 633
TSL-633-75-200 200 75x75 20 103 261.4 633
TSL-405-29-55 55 30x30 6 61 67.2 405

アクロマートテレセントリックfΘレンズ

型番 EFL※(mm) エリア(mm) 入射ビーム径(mm) 全長(mm) WD(mm) 波長(nm)
TSL-1064-660-60-163 163 60x60 15 158.3 108.9 1064/660
TSL-355-635-50-120 120 50x50 6 99.5 85.4 355/635
TSL-532-635-50-120A 120 50x50 15 194.1 52 532/635
TSL-532-635-60-150A 150 60x60 15 193.6 79.5 532/635



fΘレンズの取付について


fΘレンズによってマウントが違うようだから、使うスキャナのマウントと合わない場合はアダプタが必要になるね



はい、アダプタは必要ですが、単純にマウントのねじサイズを合わせれば良いということではありません。fΘレンズが設計性能を発揮するためには、レンズとミラーの距離が重要です。



え？マウントのねじサイズだけ合わせればOKってわけじゃないのね。

どんなことに注意してアダプタを作ればいいの？



まずはガルバノスキャナとfΘレンズの位置を確認しましょう。

fΘレンズの図面にスキャナとレンズの位置関係推奨値が書かれていますよ。

第一ミラーと台にミラーの位置が記載されていますが、ご使用されているガルバノの第一ミラーと第二ミラーの距離は必ずしもfΘレンズの設計値と同じではないと思いますので、その場合は、レンズ図面から、レンズと第一ミラーと第二ミラーの中間地点の距離を求めてください。



あとはどうするの？



入射瞳位置（Aperture Stop）が２枚のミラーの中間にくるように設置すればOKです。



ミラー間距離が設計値と実際で異なるから仕様が変わってくるのかしら？



その通りです。そのため、fΘレンズの仕様に書かれている数値はあくまでも目安としてお考え下さい。ご使用のガルバノスキャナにおける仕様が気になる場合はお問い合わせください。
