超低価格ハンドヘルドファイバーレーザー溶接機

業界最安値のハンディ溶接機です。
付属のアタッチメントを交換すると、溶接だけでなく、切断、錆取りに使用でき、1台3役の優れものです。
低価格ですが、発振器には最先端のファイバーレーザを搭載し、最高品質のレーザ加工を提供します。
さらに、独自の冷却システムにより、レーザの発熱が抑えられ、水冷不要で非常にコンパクトな設計です。
使い方、ノズル交換も非常に簡単で、レーザ溶接が初めてのユーザ様でもすぐに装置を使いこなすことが可能です。

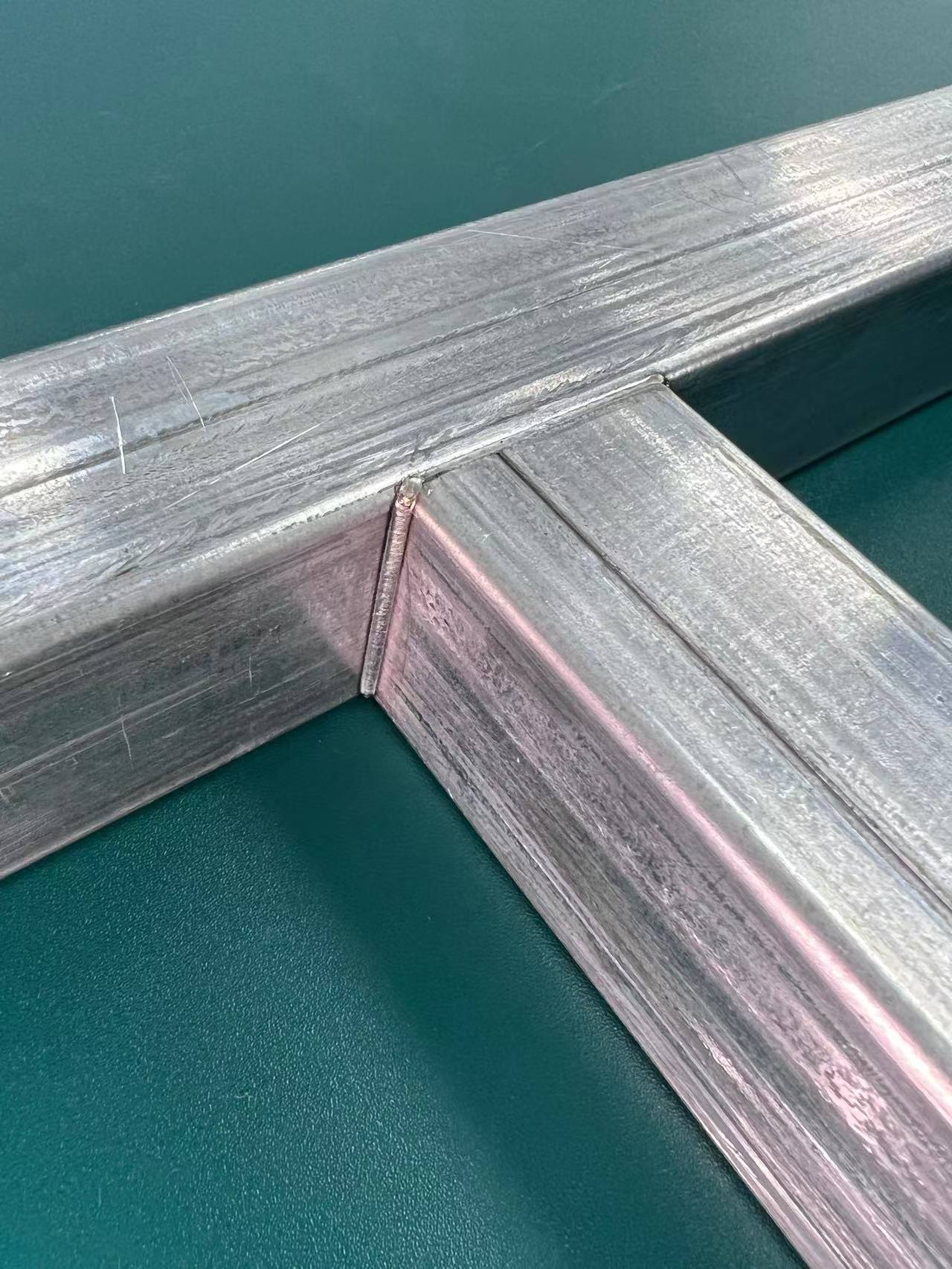

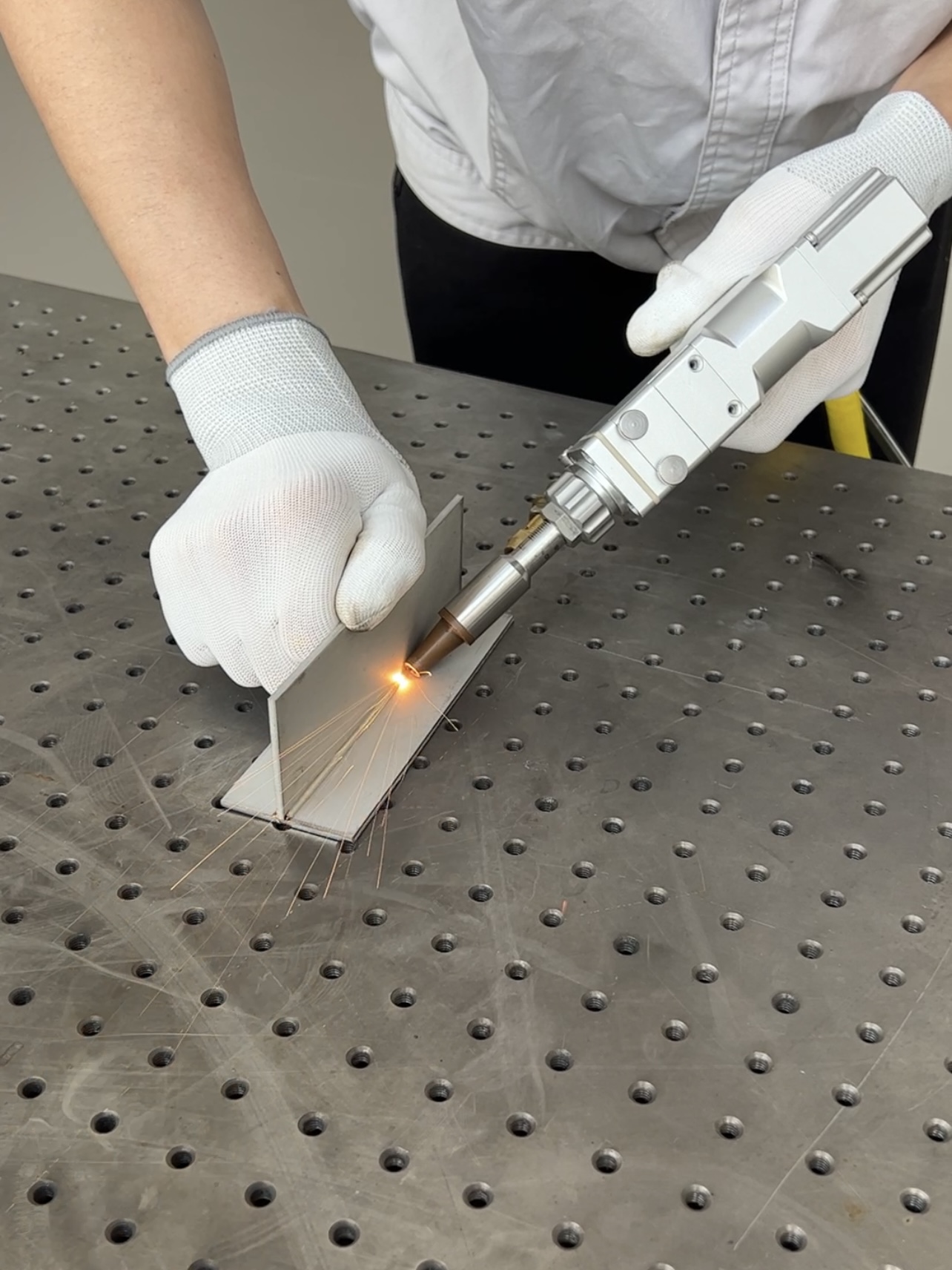

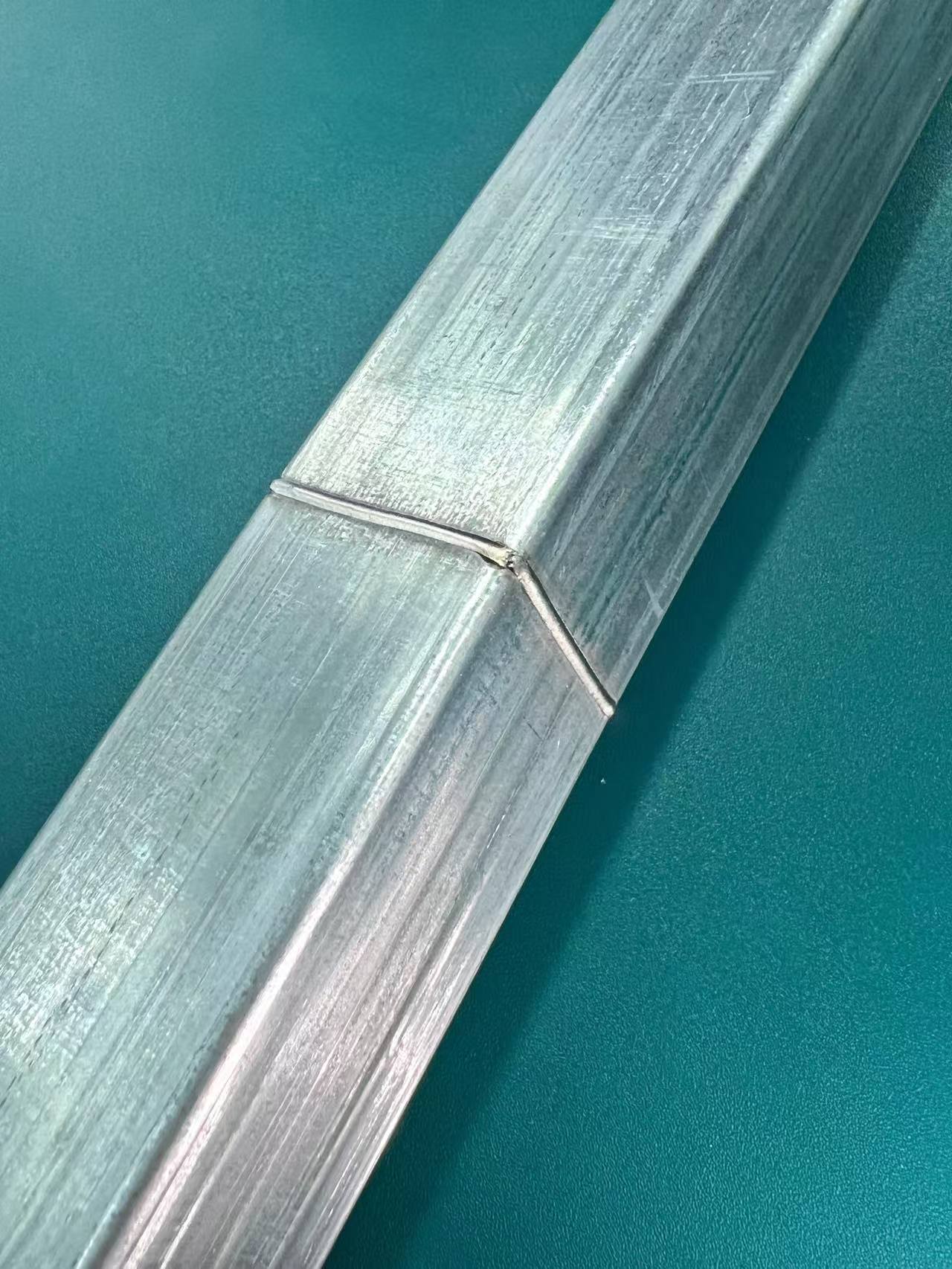

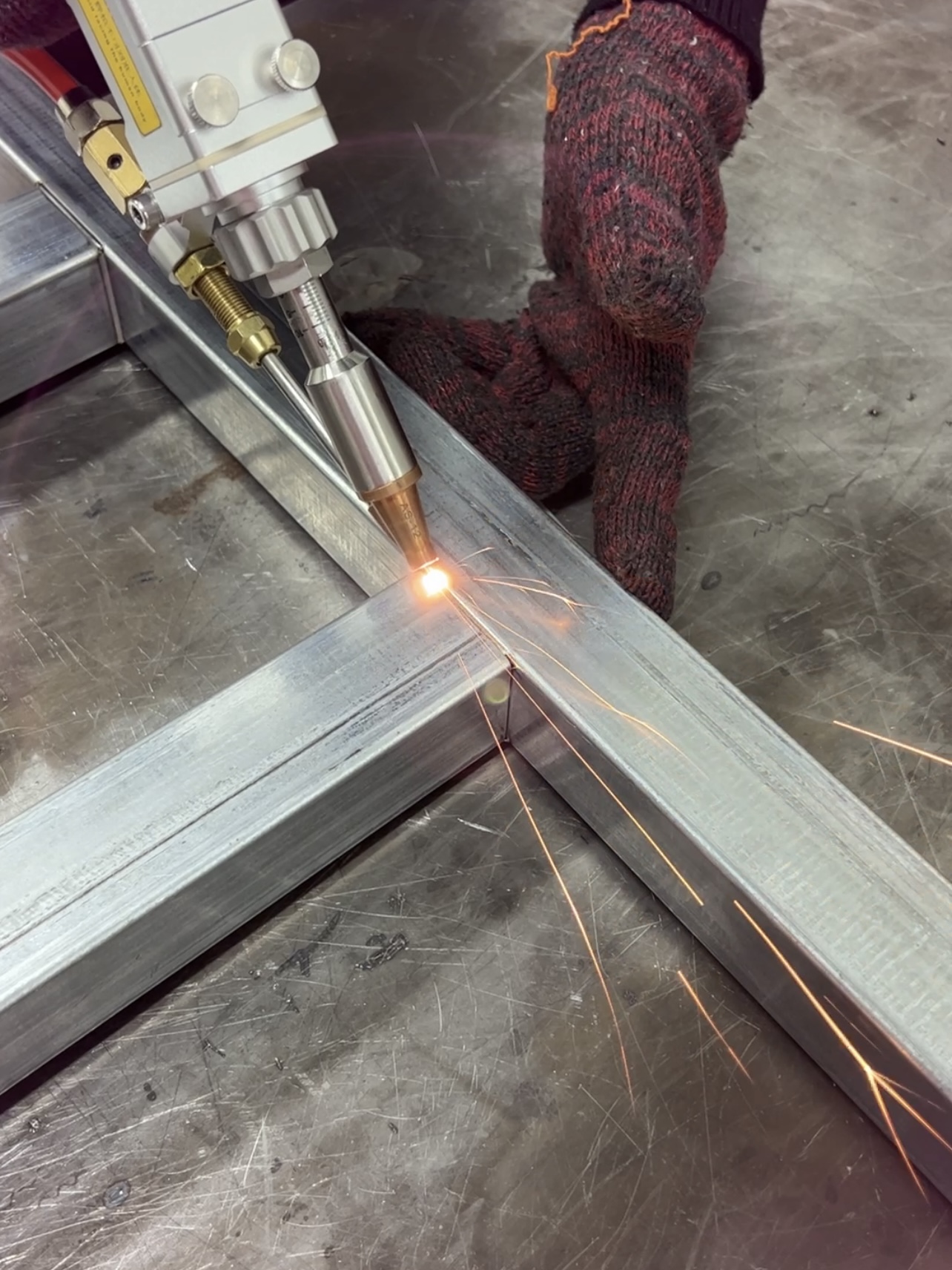

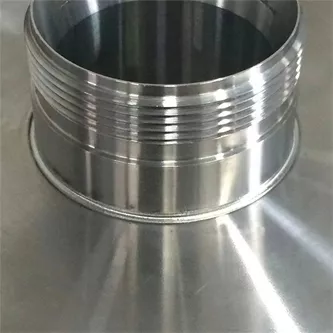

超低価格ハンドヘルドファイバーレーザ溶接機による加工










超低価格ハンドヘルドファイバーレーザの動画

準備中





仕様
A80 A120 A150

最大出力(電流19A)

700W

1000W

1300W

最大出力(電流22.5A)

800W

1200W

1500W

出力レンジ (%)

10~100

中心波長 (nm)

1080土3

連続運転時のパワー安定性 (%)

(初期出力と1時間後の出力)

≦1

異なる動作条件下での出力安定性 (%)

(環境温度0℃と40℃ )

≦3

最大周波数 (kHz)

20

伝送ファイバ長 (m)

5(標準) カスタム可

使用電圧 (VAC)

AC 220V 50/60Hz

ガイド光出力 (mW)

>0.5

消費電力 (W)

<2500

<3000

<4000

制御モデル

Ext.AD/LOC.AD

使用湿度 (%)

<90

使用温度 (℃)

-20 - +40

冷却

空冷

寸法 幅×高×奥(mm3)

273×614.9×396.3

273×634.9×527.7

273×634.9×527.7

重量(kg)

<34

<40

<43





従来の溶接

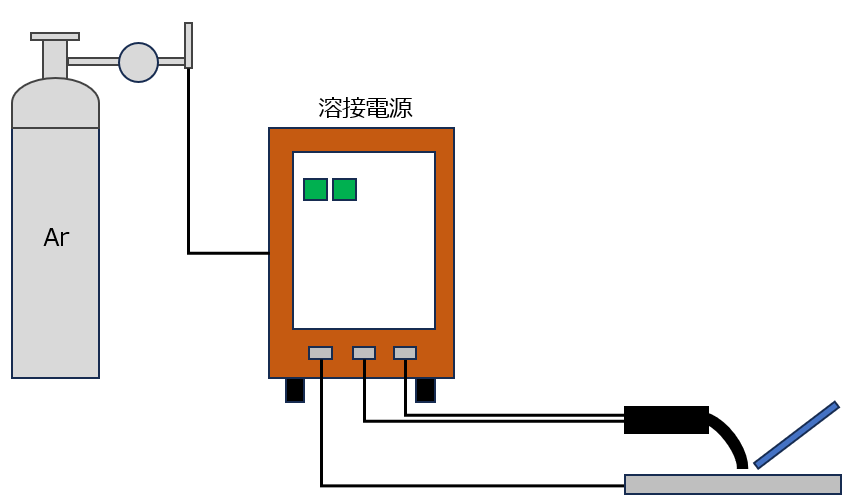

TIG溶接は様々な金属に使用可能な溶接手法です。
溶接する材料と、ハンドトーチのタングステンに電流を流し、溶接材料との間に高温のアークを発生させます。
この熱を利用して溶接する技術です。
溶接の見た目がきれいで、細かい個所の溶接も行えます。
TIGの場合、材料に空気が入ると溶接欠陥が起きてしまうため、不活性のアルゴンを吹き付けながら溶接する必要があります。
また、溶接スピードが遅く、風が吹いているところでの使用は影響を受けてしまうため、屋外での作業には不向きです。
またレーザと比較すると熱による変形や残留応力の問題もあります。
さらに、片手にトーチ、もう一方の手で溶接棒をもって作業を行う必要があり、作業者の熟練度が溶接品質を左右します。





ファイバーレーザー溶接の大きなアドバンテージ

ファイバレーザは糸のように細いガラス線から高出力の光を発行することができるレーザ発振器です。
この細いビームを加工点に結像すると、加工点においても非常に小さなレーザスポットを得ることができます。
これにより局所過熱が可能です。
ガルバノスキャナにより、この小さなスポットを動作させることにより、溶接時の溶融金属内の温度分布を制御し、より高品質な溶接が可能となります。
また溶接スピードが速く、ワークへの入熱やワークの変形が起こりにくいということもファイバレーザの大きな魅力です。
TIGと比較して作業者の熟練度は不要で、どなたでも簡単に溶接を行えます。
従来のTIGや固体レーザによる溶接と比較すると以下のようなアドバンテージがあります。



TIG 固体レーザ ファイバレーザ

ワークへの入熱

大きい ↓

小さい↑

小さい↑

ワークの変形

大きい↓

小さい↑

小さい↑

後工程

研磨が必要↓

研磨が必要↓

不要↑

溶接スピード

遅い↓

まあまあ↓

速い↑

消耗品

溶接ロッド↓

結晶、ランプ↓

なし↑

消費電力

低い↑

高い↓

低い↑

サイズ

小さい↑

大きい↓

小さい ↑







ご導入までの流れ
  • STEP
    製品説明

    弊社営業マンよりハンディ溶接機の概要説明をさせていただきます。(訪問またはWeb会議)

  • STEP
    サンプル溶接テスト

    サンプルをお預かりし、弊社にてサンプル溶接を行います。

    お立会いも可能です。

    実際にご購入された場合は、納品時に溶接の設定条件をお渡しします。

  • STEP
    仕様打ち合わせ

    オプションを含めた仕様を決定します。

  • STEP
    仕様書および見積書

    決定した仕様の製品をお見積もりいたします。

    標準品と異なる製品の場合は仕様書の提出をします。

  • STEP
    ご発注

    メール、FAXまたは郵送にてご注文書をお送りいただきます。

  • STEP
    納品・設置調整・取扱い説明

    納品前に納入日をご相談させていただきます。

    納入日は弊社の担当が装置の設置、調整を行い、取扱い説明を実施します。







保証について

本製品の保証期間は、納入後1年です。

納入後1年以内に通常使用下において不具合が発生した場合は、無償修理対応させていただきます。

レーザ発振器、溶接ガン等の不良があった場合は弊社にて交換させていただきます。

ただし、光学部品については保証の対象外となります。





当社のハンディ溶接機がおすすめな理由
とにかく安い!

どこよりもお安く販売します。



部品はレガシー

ファイバーレーザは非常に優れたツールですが、実はその歴史は古く、既にファイバーレーザーもガルバノスキャナもレガシー製品として認知されています。これらは既にアジアでも製造が行われており、格安に販売され始めたのは、だいぶ過去の話になります。
当初、アジア製のファイバーレーザーやガルバノスキャナには技術的な課題がありましたが、現在では国産や欧米製品と同等の品質のものも出てきています。
弊社では、こういった部品で構成されたファイバレーザマーカーを5年ほど販売してまいりました。それらのなかには過酷な生産条件で使われているものもございますが、全く問題なくお客様の量産用の設備としてお役立ていただいております。
ハンディ溶接機はレーザの出力がマーカーとは異なりますが、ほとんどのパーツは全く同じです。
安価なため、敬遠される方もいらっしゃるかと思いますが、ご安心してください。



国内メンテナンス

メンテナンス性に優れたファイバレー溶接機ですが、機械ですので、「絶対に故障しない」ということは言い切れません。そこで、弊社では本製品の技術サポート並びに、万が一の故障時の対応要員として、専門のスタッフをご用意させていただいております。



サンプル溶接

どなた様にもご不安を取り除いた上でご選定いただけるよう、サンプル溶接を実施させていただき、必要に応じまして、弊社にお越しいただき、またはWeb会議システムを利用して、デモンストレーションをさせていただきます。





用語集
ファイバーレーザー

ファイバーレーザーが世の中に出てくる前は、固体レーザーが主流でした。固体レーザーはYAGやYVO4といったレーザー結晶をレーザーダイオードで励起することにより、近赤外の発振をさせることができるレーザーです。この近赤外の光は共振器(1組の向かい合うミラー)で何度も折り返されながら増幅しレーザーとなります。
一方でファイバーレーザーは媒体が結晶ではなく光ファイバです。希土類のYbをドープした光ファイバが先程のYAGやYVO4の役割を、特定波長を反射するFBG(ファイバーブラッググレーティング)が共振器の役割を果たします。
光ファイバのコア(レーザー光が伝搬する道)はΦ10um(1mmの100分の1)ほどのサイズですので、固体レーザと比較しても、非常に小さく高品質なビームが出射されます。
また、固体レーザの場合、共振器のアライメントが必要となりますが、ファイバレーザはアライメントフリーでメンテナンス性にも非常に優れたレーザです。



ガルバノスキャナ

ガルバノスキャナはレーザーを2次元で動かすためのツールです。
モータの先にミラーが付いた構造になっており、ミラーをモータで動作させることで、反射するレーザービームを自由に動かすことができます。モータ+ミラーは直行するように取り付けられ、2次元平面においてそれぞれXY方向でビーム制御するのに使われます。ガルバノメータモータという電場の中を磁石が動くことにより起電力が発生するモータを使っていることからガルバノスキャナと呼ばれます。
本溶接機にもガルバノスキャナが入っており、溶接時にウォブリングと呼ばれる動作(溶接時にスポットを高速にスキャニングする動作)を実行することができます。



レーザ保護メガネ

レーザーの光が目に入ると非常に危険です。レーザ出射口を覗かなくても、反射した光が目に入るというリスクもございます。そのようなリスクを回避するための方アイテムが保護メガネです。保護メガネはレーザー光を吸収し、万が一レーザー光が目をめがけて飛んできた場合であっても大切な目を守ります。
詳しくはレーザ保護メガネのページと以下のレーザー安全についてをご参照ください。





レーザ安全について

レーザ溶接に使用するレーザーはクラス4と呼ばれ、JISC6802にて直接観測も拡散光の観測も危険とされる出力レベルのものとなります。クラス4の措置基準(詳しくはレーザ安全とその対策ページをご参照)として、レーザ管理区域を囲い等により、他の区域と区画し、危機等によって明示することが義務付けられています。
お客様希望により、安全対策用の囲いも販売しております。
例えば、レーザカーテンレーザ保護ウインドウのようなものがございます。
溶接時に発生する粉塵を吸い取る集塵機(ヒューム・ダストコレクタ)もレーザ装置を安全に使用していただく上で非常に重要なツールです。





日常点検について

ハンディレーザ溶接機の健康チェックとしてレーザ出力の確認ができる計測器(レーザーパワーメータ)がございます。作業開始前にレーザーの出力が正常であることを確認してからご使用されると、よりご安心して日々の溶接作業が行えると思います。
簡易チェック用のパワーメータも販売しています。是非ご検討ください。





よくあるご質問
TIGと比べてコストが高いのではないですか?

確かに初期コストはTIGよりもかかってしまいますが、弊社のレーザ溶接機は他のレーザ溶接機と比較して格段に安価です。そのため、消耗品によるランニングコストを考えると、導入間もなくコストメリットが出せると思います。

使い方は難しくないですか?

TIGの場合、熟練の技術者がいなくなってしまうと溶接作業ができなくなってしまったり、それまでの作業スピードで行うことができないという大きな問題がありますが、レーザ溶接は非常に簡単でそのような問題が起こりにくいというメリットがあります。

購入後、溶接開始まで必要なものはありますか?

水冷タイプも空冷タイプもいずれもお届けしてからすぐに溶接を開始できます。

納入時はどのようなサポートを行ってもらえますか?

指定の場所(国内)まで製品を配送し、弊社スタッフが設置作業にお伺いします。設置完了後に簡易溶接テストを行い、取扱説明を行います。(一部地域は出張費用がかかります)

製品マニュアルは付属しますか?

日本語マニュアルが付属します。

もちろん、複雑なことを実施したいという場合は、お問い合わせいただければ弊社スタッフが対応致します。

保証期間はどれくらいでしょうか?また延長は可能でしょうか?

製品にはご導入後1年の製品保証がつきます。この間に通常使用下において製品に不具合が見られた場合は弊社にて無償修理させていただきます。また、保証は2年まで延長可能です(有償)。

商社ですが卸価格はありますか?

弊社が対応していないお客様をご紹介いただいた商社様には特別価格でのご提案をさせていただきます。

サンプル溶接テストは可能ですか?

是非ご依頼ください。
