レーザ保護ウィンドウ(レーザ保護フィルム)

レーザ保護ウィンドウ




レーザ保護ウインドウ
レーザ保護ウィンドウはレーザ区域からレーザ光を遮断するために使用されます。 レーザ区域外へレーザ光が漏れることを防止し、同時に可視域を透過させますので、のぞき窓としてご利用いただけます。 サイズ、固定ネジ穴径・位置をご指定ください。 当社がおすすめするレーザ保護ウインドウはすべてCEマーク取得済みの信頼性の高い製品です。

OD値



OD値って何?



OD値はレーザ保護ウインドウの遮光レベルを表す値です。

以下の式で表されますよ。






ぎゃん、難しい・・・



例えばOD値が5の場合、保護メガネを透過するレーザ光量は入射するレーザ光量に対して100,000分の1になります。(10の5乗分の1)

フィルタの選定では、使用しているレーザの波長において十分に高いOD値をもっているものを選んでください


OD値 入射光量に対する透過光量
透過率
1
1/10
10%
2
1/100
1%
3
1/1,000
0.1%
4
1/10,000
0.01%
5
1/100,000
0.001%
6
1/1,000,000
0.0001%
7
1/10,000,000
0.00001%
8
1/100,000,000
0.000001%

製品

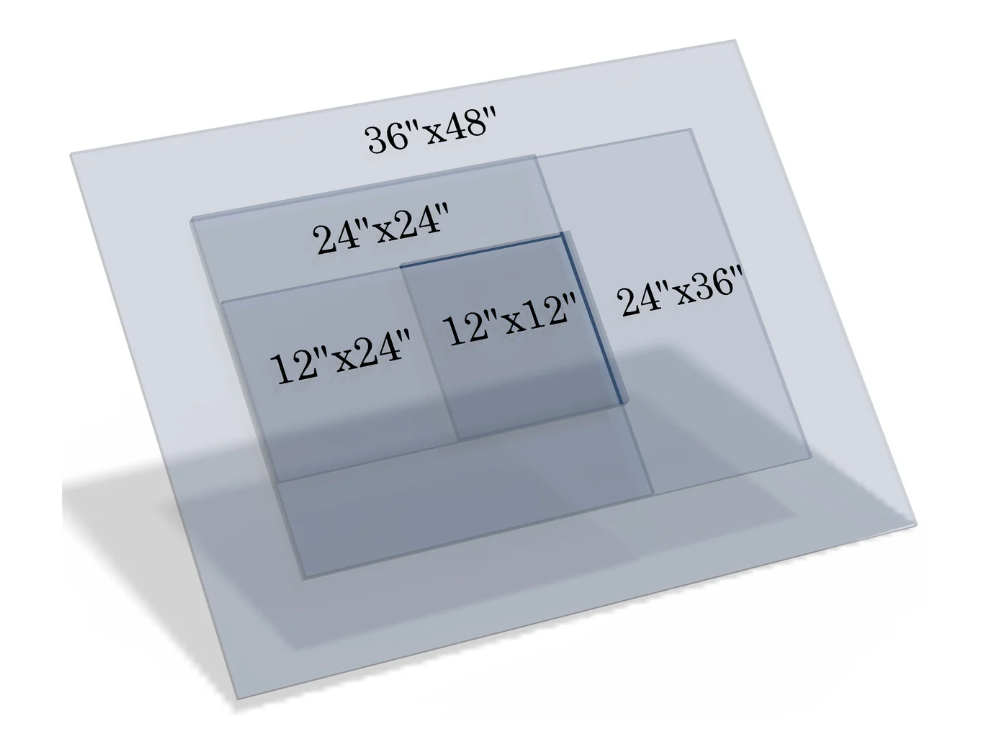

高出力ファイバレーザ用
項目 仕様
OD値

OD>5 @ 190-375nm

OD>5 @ 880-3300nm

OD>6 @ 900-2500nm

OD>6 @ 2700-3300

OD>7 @ 1060-2500nm

OD>7 @ 2720-3300nm

OD>5 @ 10600nm

可視域の透過率(見やすさ) 22%

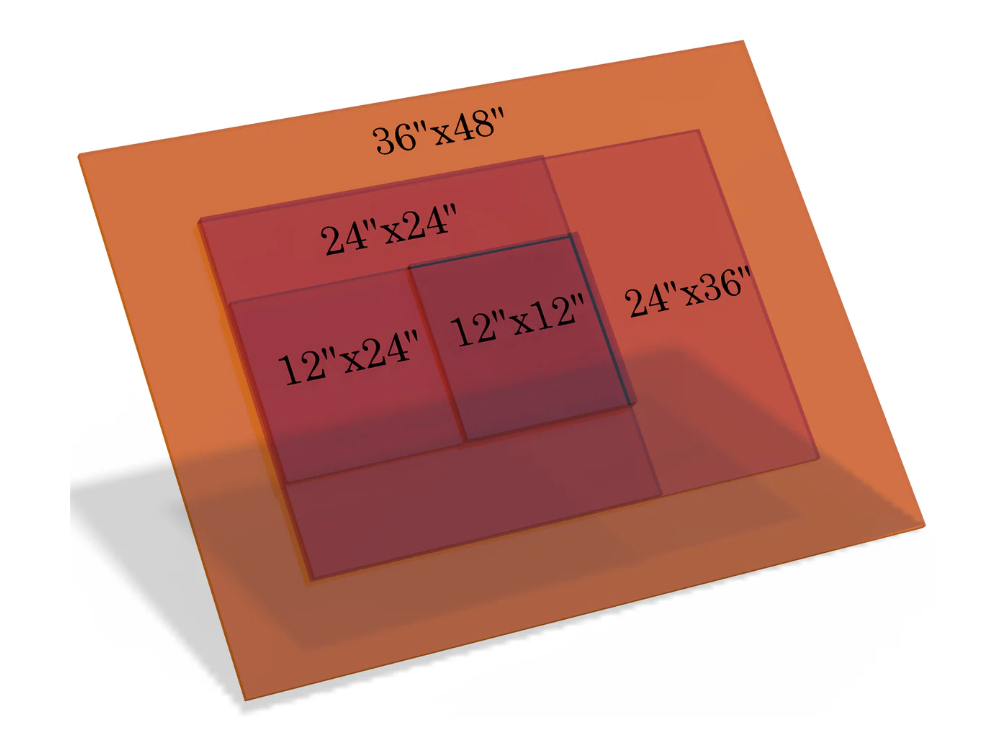

ファイバレーザ用
項目 仕様
OD値

OD>5 @ 190-375nm

OD>5 @ 880-1120nm

OD>6 @ 1064nm

OD>5 @ 10000-11000nm

可視域の透過率(見やすさ) 40%

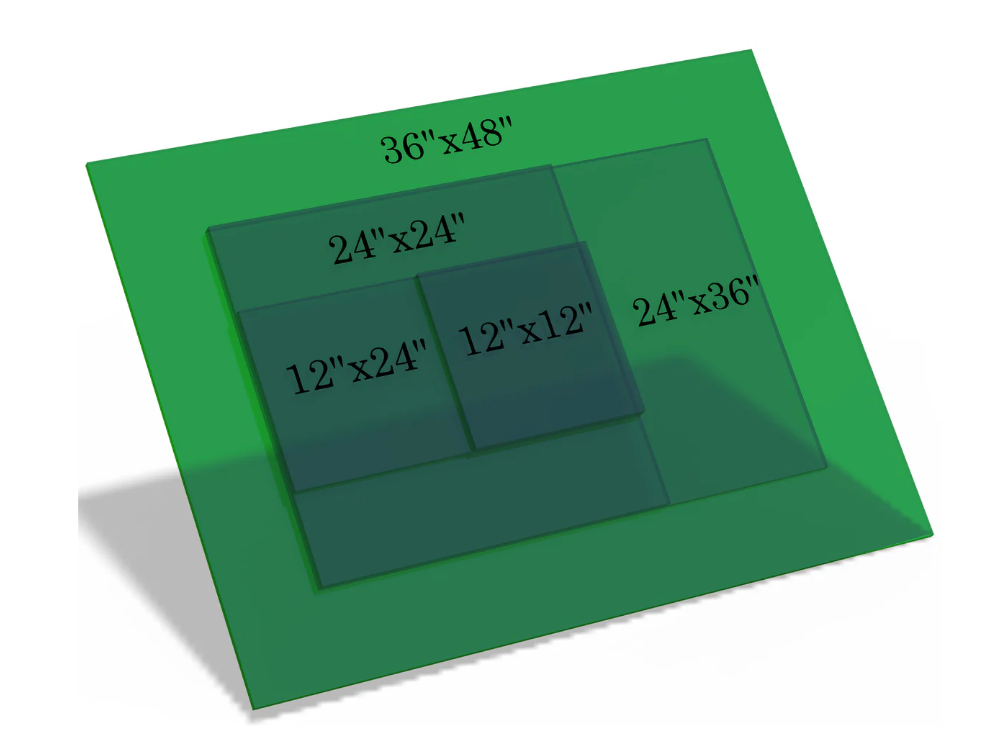

ブルーレーザ/グリーンレーザ用
項目 仕様
OD値

OD>5 @ 190-532nm

OD>5 @ 10000-11000nm

可視域の透過率(見やすさ) 43%

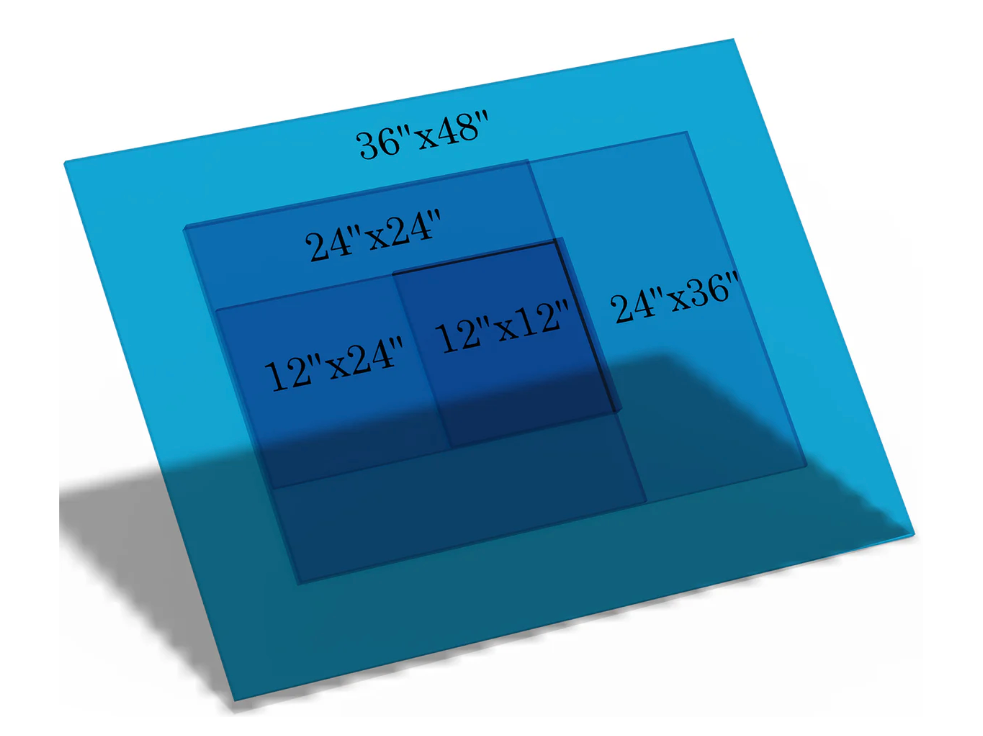

CO2レーザ用
項目 仕様
OD値 OD>6 @ 10000-11000nm
可視域の透過率(見やすさ) 90%
