高出力ピコ秒レーザ

高出力ピコ秒レーザ

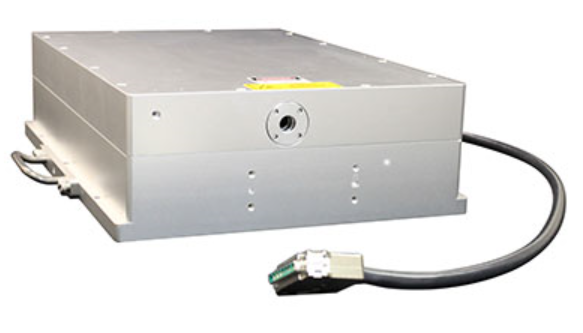

超低価格高出力フェムト秒レーザ低価格でコンパクトなLeonisシリーズはファイバレーザをベースとした高出力ピコ秒レーザで、15~80Wの近赤外、6~60WのSHG、5~45WのTHGをラインナップしております。
ユーザフレンドリな専用ソフトウェアにより操作が可能です。



















主な特徴

ファイバレーザベース
パルスエネルギー: >500uJ
高出力: 80W(近赤外)、60W(SHG)、45W(THG)
高い繰り返し周波数

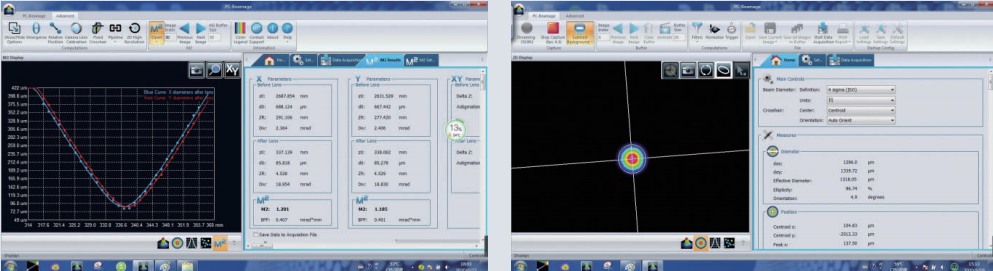

高いビーム品質: M2=1.1*、真円度85%以上







*機種によります。詳しくは以下仕様ご参照







主なアプリケーション

PCB穴あけ高出力ピコ秒レーザの用途
TFTディスプレイ
ガラス加工
セラミック切断
PIフィルムカット
ガラスマーキング



























近赤外ピコ秒レーザ仕様

パラメータ Leonis-1064-15 Leonis-1064-30 Leonis-1064-40 Leonis-1064-50 Leonis-1064-75 Leonis-1064-80
中心波長 1064+/-0.5nmnm
平均出力 >15W @ 100kHz >30W @ 100kHz >40W @ 20kHz >50W @ 100kHz >75W @ 100kHz >80W @ 200kHz
繰り返し 1Hz~2MHz
パルスエネルギー 150uJ 300uJ 2mJ @ burst 4 500uJ

750uJ @ Burst 3
 1.2mJ @ Burst3

400uJ
パワー安定度 <1.0% RMS(8時間)
パルス幅 <10ps
ビーム品質 M2=1.2 M2=1.3
真円度 >90%
ビーム径 2mm 3mm
バースト数 1~5 4~10 1~5 3~10 1~5
寸法 570×288×130mm 850×332×130.5mm
周波数トリガモード PSO、POD及びGATEモードTTL
外部制御電圧 0~5V
ウォームアップ時間 <15分
電源 AC100-240V, 50/60Hz
使用温度/湿度 20~30℃/60%RH @ 25℃
冷却 水冷







SHGフェムト秒レーザ仕様

パラメータ Leonis-532-6 Leonis-532-30 Leonis-532-70
中心波長 532+/-0.5nmnm
平均出力 >6W @ 100kHz >30W @ 100kHz >70W @ 300kHz
繰り返し 1Hz~1MHz
パルスエネルギー 60uJ 300uJ 300J
パワー安定度 <1.0% RMS(8時間)
パルス幅 <7ps
ビーム品質 M2=1.1 M2=1.2
真円度 >90%
ビーム径 1.5mm 2mm
バースト数 1~5
寸法 570×288×130mm 850×332×130.5mm
周波数トリガモード PSO、POD及びGATEモードTTL
外部制御電圧 0~5V
ウォームアップ時間 <15分
電源 AC100-240V, 50/60Hz
使用温度/湿度 20~30℃/60%RH @ 25℃
冷却 水冷









THGフェムト秒レーザ仕様



パラメータ Leonis-355-5 Leonis-355-15 Leonis-355-30 Leonis-355-45
中心波長 355+/-0.5nmnm
平均出力 >5W @ 300kHz >15W @ 1MHz >30W @ 1MHz >45W @ 1MHz
繰り返し 1Hz~2MHz
パルスエネルギー 15uJ 15uJ 30uJ 45uJ
パワー安定度 <1.0% RMS(8時間)
パルス幅 <7ps
ビーム品質 M2=1.2

M2=1.3

真円度 >90%
ビーム径 2mm 3mm
寸法 570×288×130mm 850×332×130.5mm
周波数トリガモード PSO、POD及びGATEモードTTL
外部制御電圧 0~5V
ウォームアップ時間 <15分
電源 AC100-240V, 50/60Hz
使用温度/湿度 20~30℃/60%RH @ 25℃
冷却 水冷
