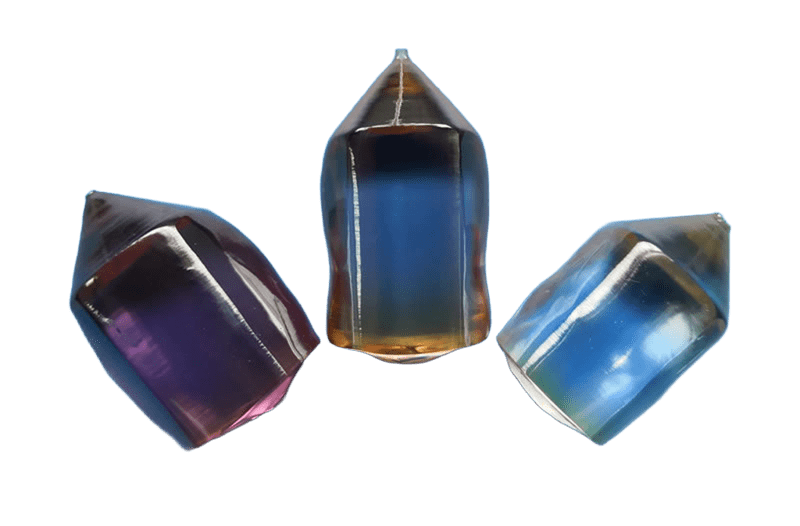

YVO4(Yttrium Orthovanadate)はチョクラルスキー法により生成される単軸結晶です。温度に対する安定性が非常に優れています。また幅広い波長域で透明であり、高い複屈折を有することから偏光部品に最適です。カルサイト(CaCO3)やルチル(TiO2)の代わりとしてアイソレータやサーキュレータに使われています。
当社ではYVO4と一緒にTGG結晶や波長板をご提供しておりますので、容易にアイソレータを構築していただくことが可能です。
また、YVO4にNdをどーぷしたNd:YVO4、Nd:YVO4とYVO4のディヒュージョンボンディングなども取り揃えておりますので、お気軽にお問い合わせください。
各結晶のパラメータ比較
YVO4 | TiO2 | CaCO3 | LiNbO3 | ||
熱膨張(/℃) | c-axis | 11.4×10-6 | 9.2×10-6 | 26.3×10-6 | 16.7×10-6 |
a-axis | 4.4×10-6 | 7.1×10-6 | 5.4×10-6 | 7×10-6 | |
屈折率 | no | 1.9447@1550nm | 2.5454@1530nm | 1.6346@1497nm | 2.2151@1440nm |
ne | 2.1486@1550nm | 2.710@1530nm | 1.4774@1497 | 2.1413@1440nm | |
複屈折(ne-no) | 0.2039@1550nm | 0.256@1530nm | -0.1572@1497nm | -0.0738@1440nm | |
5 | 6.5 | 3 | 5 | ||
なし | なし | あり | なし | ||
透過波長 | 0.4~5um | 0.4~5um | 0.35~2.3um | 0.4~5um |
Nd:YVO4の仕様 | |
寸法公差 | ±0.1mm |
平面度 | λ/10 @ 632.8nm |
波面歪み | λ/10 @ 632.8nm |
面品質 | 10/5 per MIL-O-13830B |
平行度 | 10' |
垂直度 | 10' |
面取り | <0.1mm @ 45 deg |
チッピング | <0.1mm |
クリアアパチャ | >95% |
コーティング | AR/HR/PR |
ダメージ閾値 | 750MW/cm2 @ 1064nm, TEM00, 10ns, 10Hz |
保証 | 1年間 |
