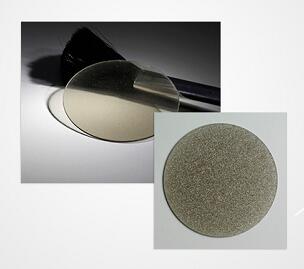

ダイヤモンドウインドウ

広帯域の光学的透明性、高熱伝導性、並外れた高硬度、高破壊靭性、および非常に低い熱膨張係数の優れた性能により、ダイヤモンドは、高出力赤外レーザーウィンドウ、高出力マイクロ波ウィンドウのような、極端に過酷な作業条件で使用される非常に要求の厳しいウィンドウ用途に理想的な選択肢となっています。
DCアークプラズマジェット及び高圧力マイクロ波プラズマCVDによる大型の高品質ウインドウをご提供します。

仕様

項目	仕様
直径	～Φ127mm
厚さ	0.5～3mm
厚さ公差	±5um
平面度	<5um
面品質	Ra 10nm
熱伝導	2000W/m・K
真空漏れ	<1×10^-11Pa・m^3/s
tanδ	<5×10^-5
透過率	>70% @ 10.6um（コート無し） >70% @ 1064nm（コート無し）

透過率（ノンコート）

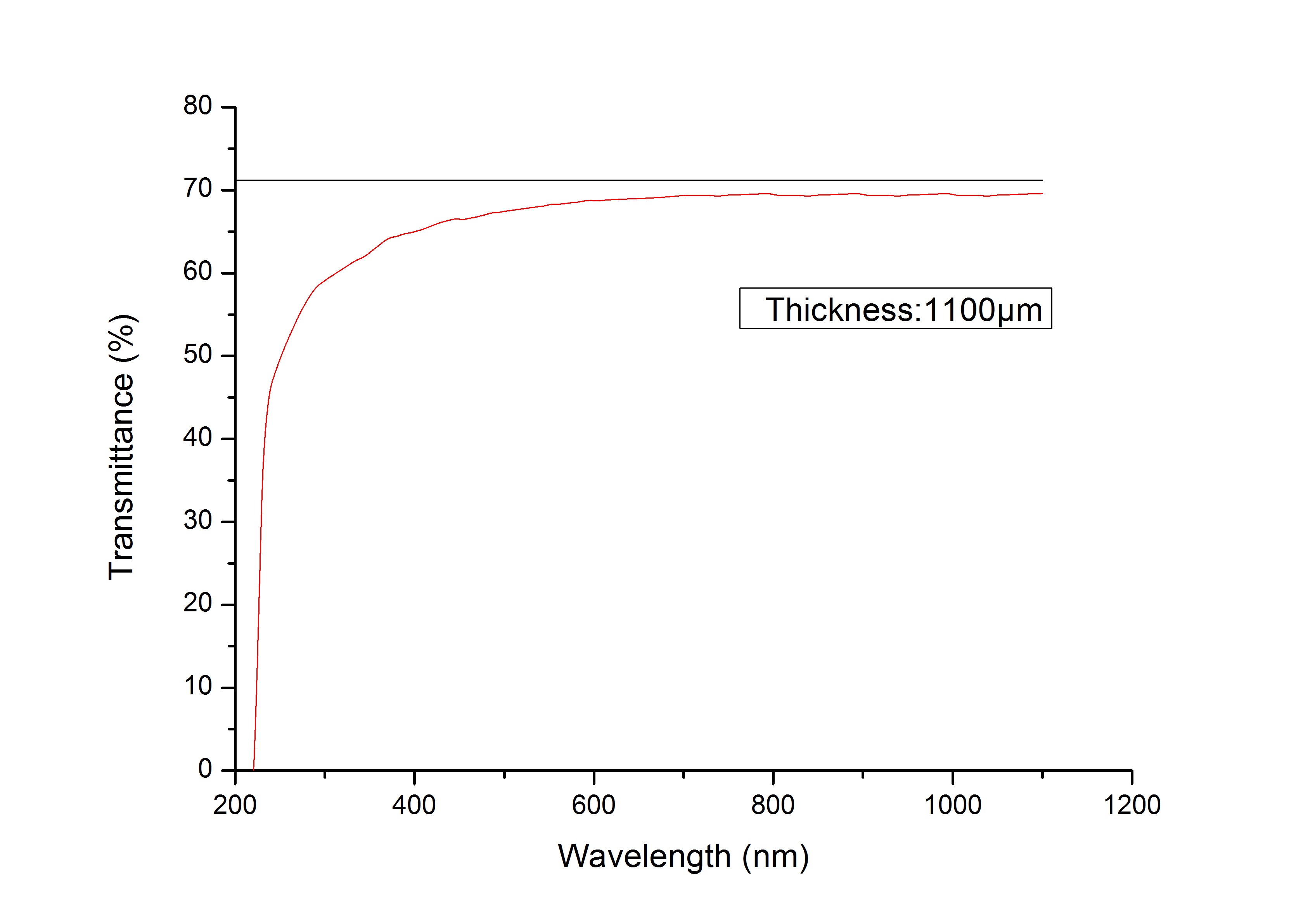

可視域～近赤外

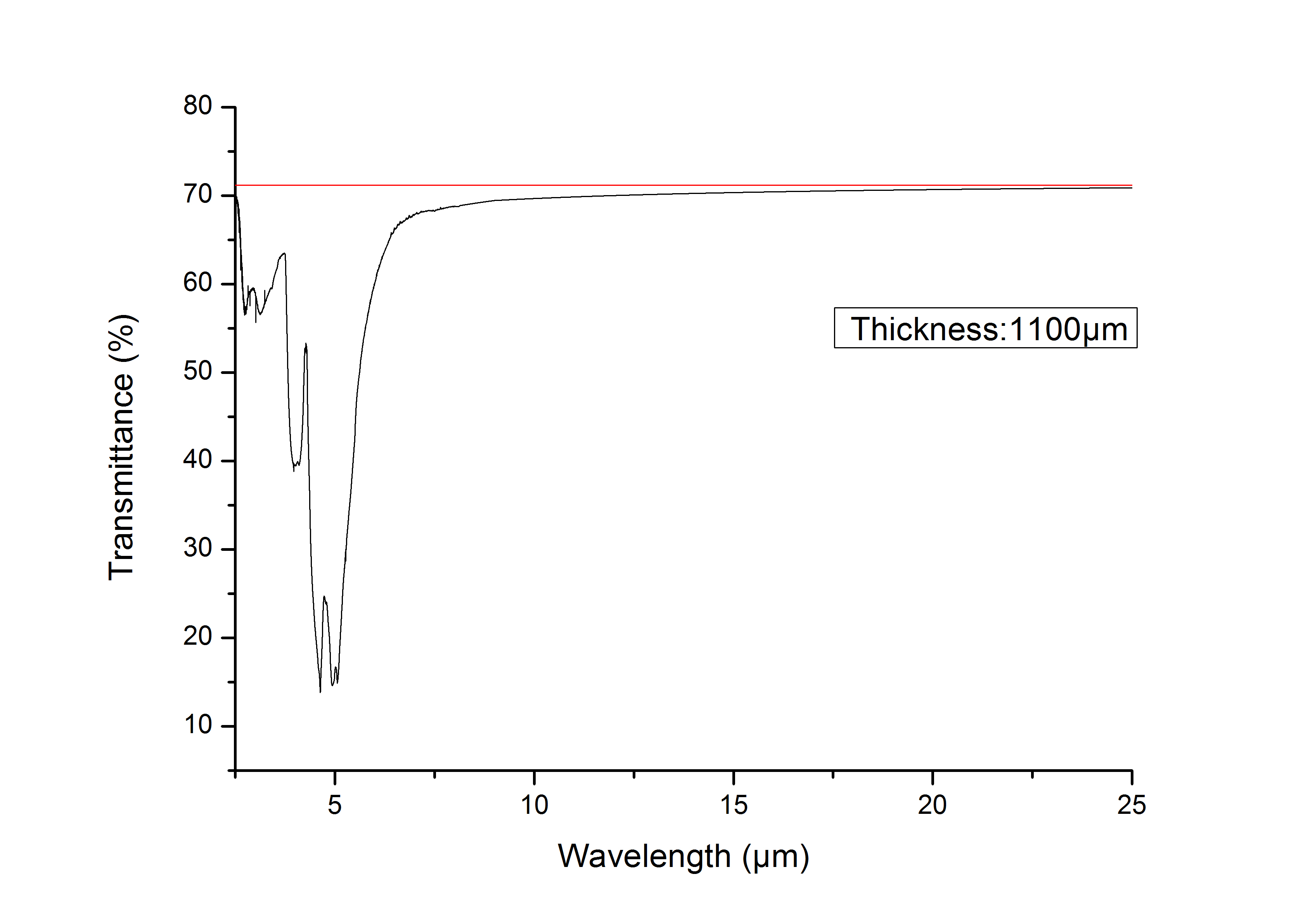

中赤外～遠赤外
