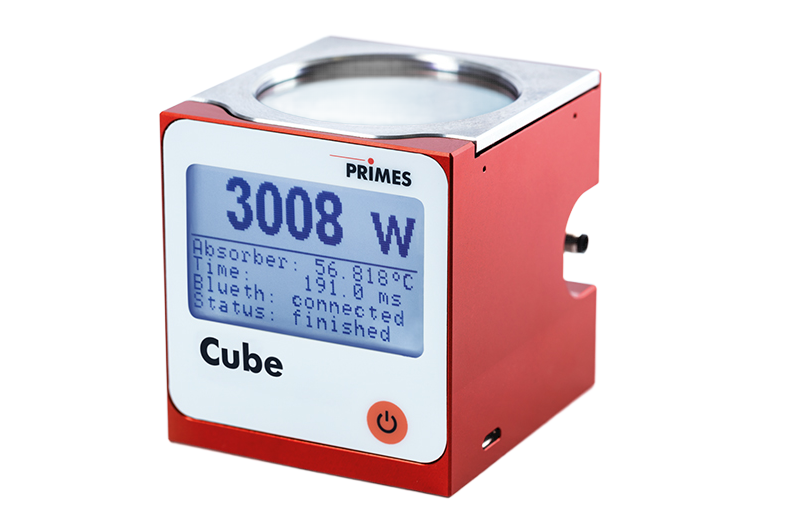

Cube（レーザパワーメータ）





レーザ加工の現場ではレーザパワーは加工結果に非常に重要なパラメータです。その為、レーザパワーは加工現場において正確に計測される必要があります。独国PRIMES社のCubeは非常にコンパクトなパワーメータです。測定時間が短く、且つ衝撃や振動に強いため、製造現場において非常に役立ちます。Cubeは液晶ディスプレイがついており、追加でディスプレイを用意する必要がありません。





Cubeには質量が既知の銅板が内蔵されています。銅板にはフォトカプラが取り付けられており、銅の温度計測を行っています。

レーザが短時間照射され銅の温度が上昇すると、フォトカプラがこれを計測します。レーザ照射時には、Cubeに内蔵されているフォトディテクタにより実際の照射時間が計測されており、これにより、照射時間、銅の質量、銅の温度変化の3つのパラメータを取得することが可能となり、ここからレーザ出力（W)を算出します。







Cubeは短時間しか照射されないため、正しい環境下において使用した場合、劣化が少ないパワーメータです。そのため、校正値のズレが非常に小さいことも特徴の一つです。
