超低価格レーザーマーカー





マーキング（刻印）は、対象物に文字や数字、記号などを記すことを示します。
マーカーは、例えば、部品等の製造工程において、製品名や型式、シリアル番号のマーキングを行う用途で使用されています。
製造業界では製造者責任を明確にする必要性から、「いつ」、「どこで」、「誰が」などの情報をバーコードという形で記録するという意識が高まりつつあります。
このトレーサビリティの意識の高まりは、製造業界だけでなく、食品業界、医療業界など様々な業界でも見られます。

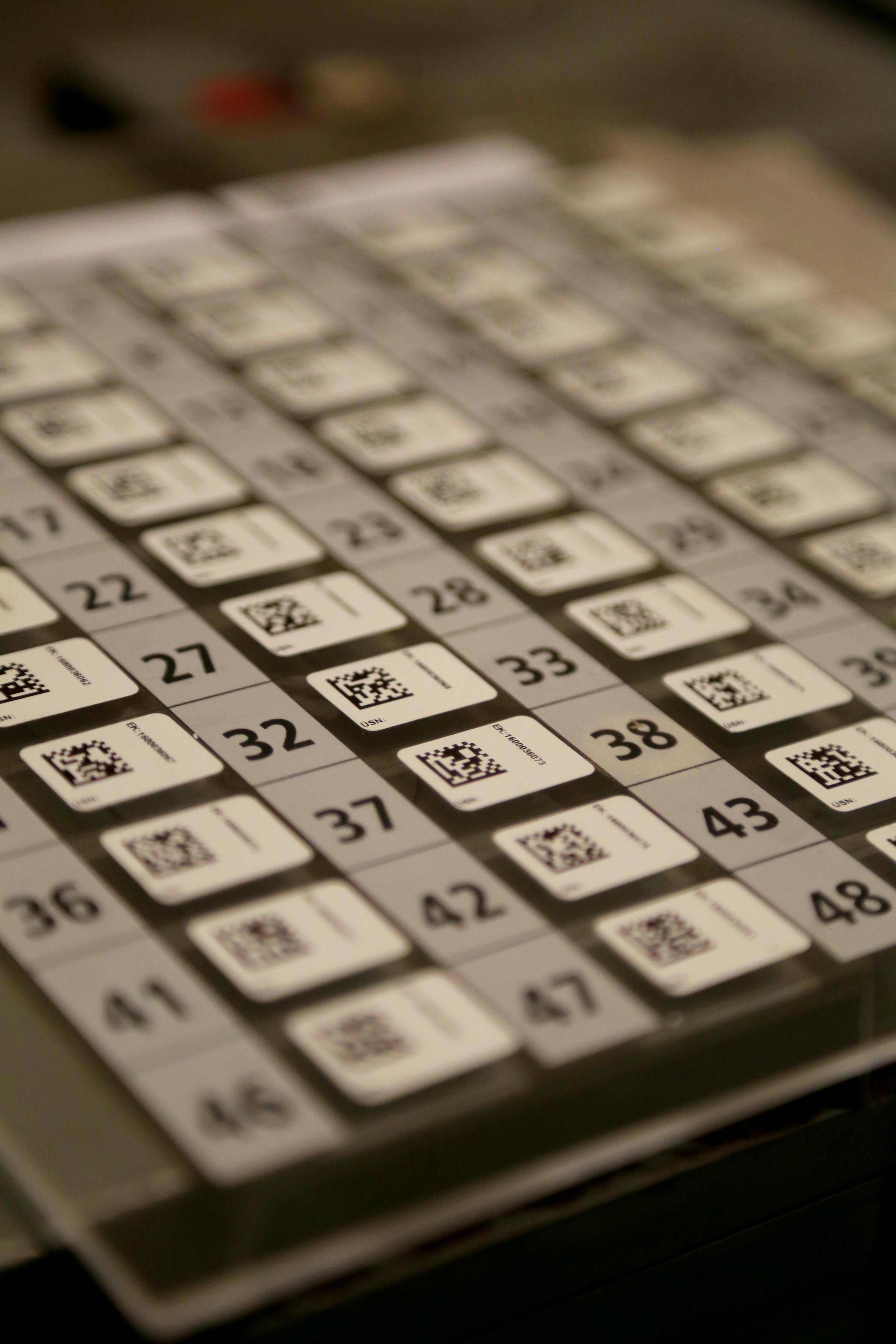

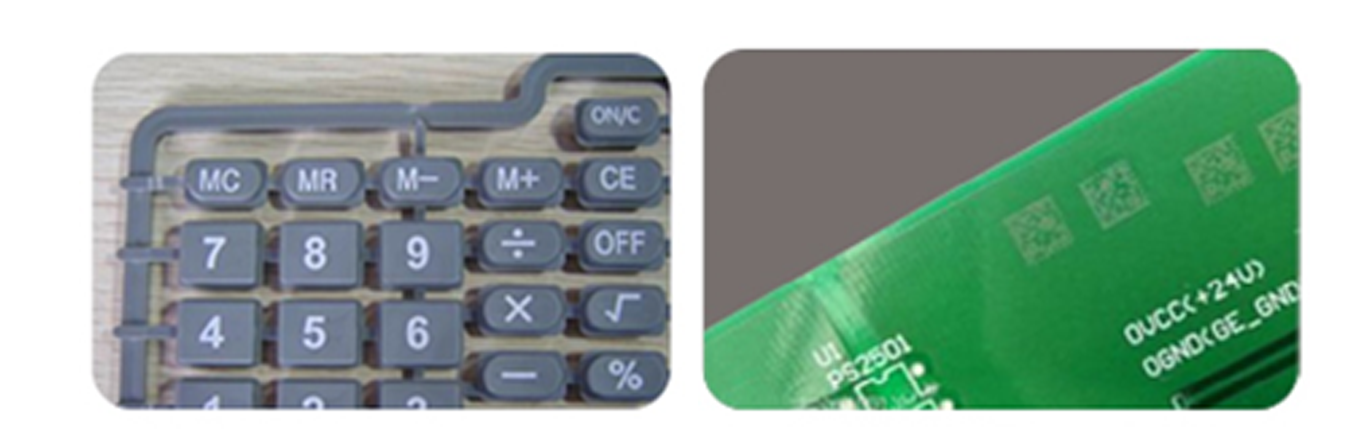

バーコード化するデータ量が増えるに従い、QRコードのような2次元バーコードが主流になりつつあり、マーキングの用途は増え続けています。





マーキングは大きく分けて、「接触式」「非接触式」の2種類があります。
接触式で代表的なものは「刻印機」、非接触式は「インクジェットプリンタ」と「レーザマーカー」です。
それぞれの特徴を以下にご紹介します。



刻印機にも様々な種類がありますが、ここではドット刻印機についてご説明します。ドット刻印機は細いピンで対象物表面を凹ませることでマーキングを行います。対象物の表面にドットで文字等を刻印していくため、ドット刻印機と呼ばれます。



インクジェットプリンタは、その名の通りインクを使用したマーキングツールです。ノズルから対象物へインクを吹き付けてマーキングを行います。



レーザマーカーは、レーザで対象物を変色させたり、彫刻したり、剥離することで下地を表面化させたりすることでマーキングを行います。高速性に優れていることと、インクジェットプリンタのようにマーキングしたものが薄れることがないため、様々な分野で使用されています。





以下は各種マーカーの比較です。

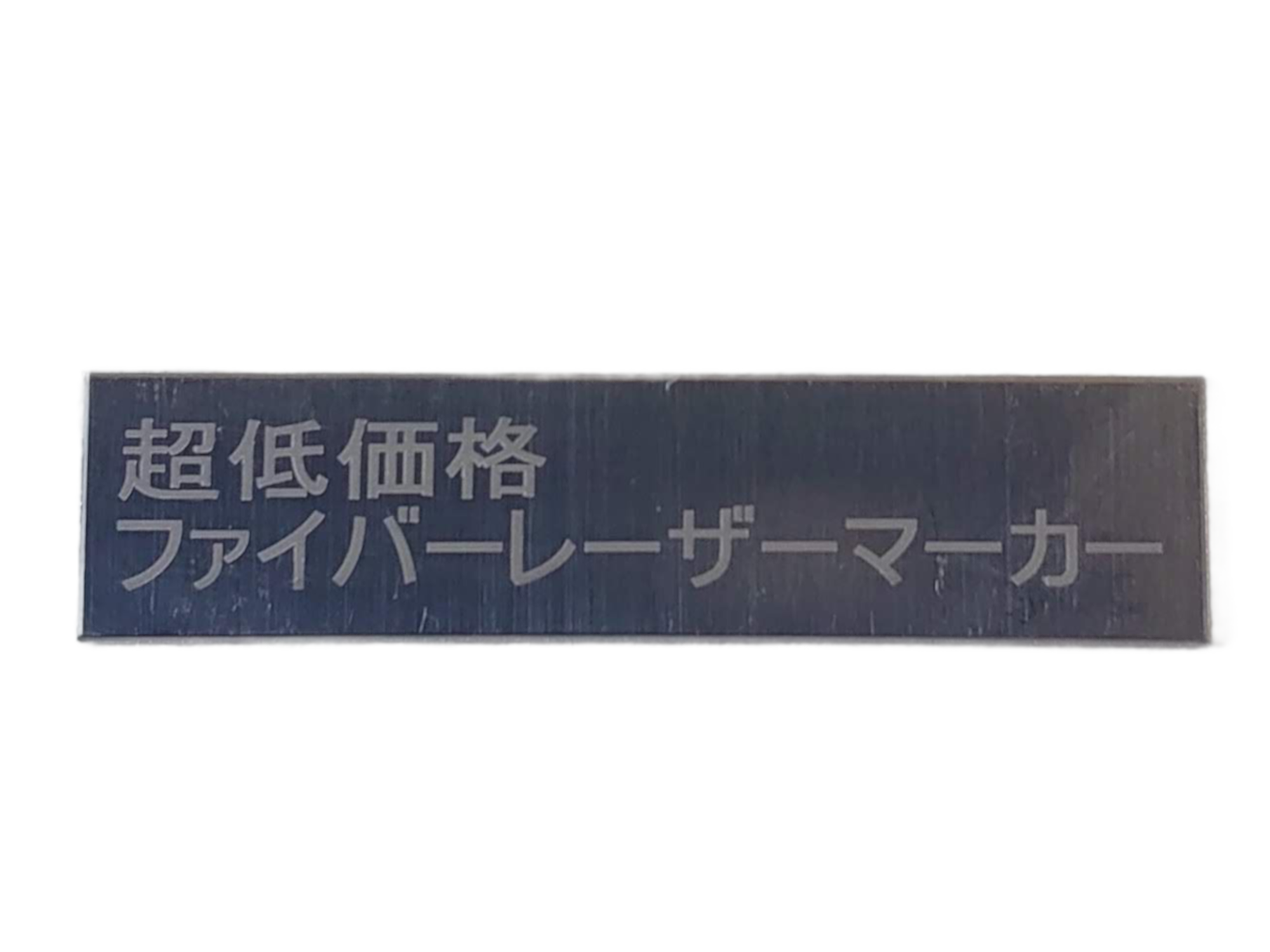

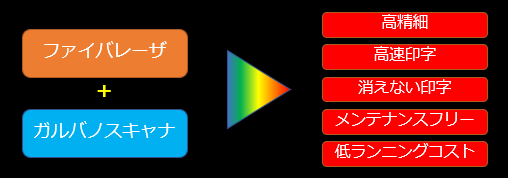

レーザマーカーは対象物へダメージを与えずに、消えない印字が可能です。ランニングコストがかからずメンテナンス性が高いという特徴があります。









レーザマーカーはレーザを対象物表面に集光させることにより対象物を変色（酸化、化学反応、炭化など）、彫刻、剥離させ印字を行います。集光されたレーザビームはガルバノスキャナと呼ばれる、モータの先にミラーが付いたスキャナを使い自由自在にかつ高速に操作されます。



金属等へのマーキングの場合、最近の主流は光ファイバを媒体として発振するファイバーレーザーを搭載したレーザマーカーで、従来の固体レーザーやCO2レーザーよりも、更にメンテナンスフリーになっています。
このファイバーレーザーは直径約10um（1mmの100分の1）のコアから発振するレーザー発振器で、集光性が非常に高く、従来の技術と比較してより精細な印字ができるようになりました。





ファイバーレーザ（周波数変換していない場合）は波長1umの近赤外光です。この波長は金属への吸収が高いのが特徴です。一方で、透明な樹脂への吸収がないため、金属へのマーキングには適していますが樹脂やガラスへのマーキングができません。
UVレーザーはファイバーレーザの3分の1の波長のレーザで、透明な樹脂に対しても吸収されるという特徴があります。
金属へのマーキングをする場合はファイバーレーザーマーカー、透明な樹脂やガラスへのマーキングを行う場合はUVレーザーマーカーをご選定ください。







PROMARKシリーズは業界最安値のレーザーマーカーです。

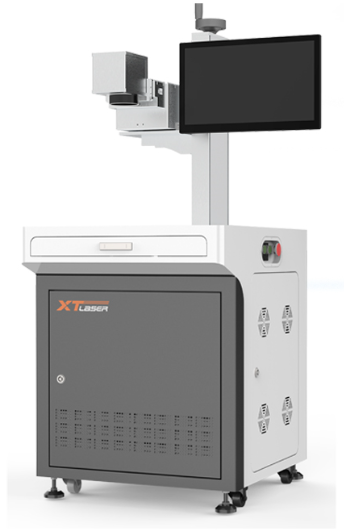

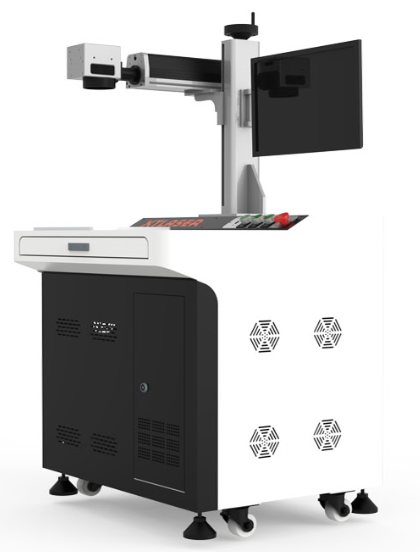

レーザ、ガルバノスキャナだけでなく、PCやソフトウェア、作業台、簡易ステージ、照明も搭載されており、設置後すぐにご利用を開始できるオールインワンレーザーマーカーです。
ファイバーレーザは従来の固体レーザと比較し非常にビーム品質が高く、優れた集光特性により最高のマーキング品質をご提供します。
ソフトウェアはどなたでも直感的に使用できるよう、シンプルな構成となっており、レーザーマーカーをご使用されたことがない方でも簡単にご利用いただけます。
ラインナップは20W、30W、50W、100Wがあり、高出力モデルはマーキングだけでなく金属の深堀りも可能となります。
ご利用者様のご安全を考慮し、オプションでレーザ安全カバーの取り付けも可能です。

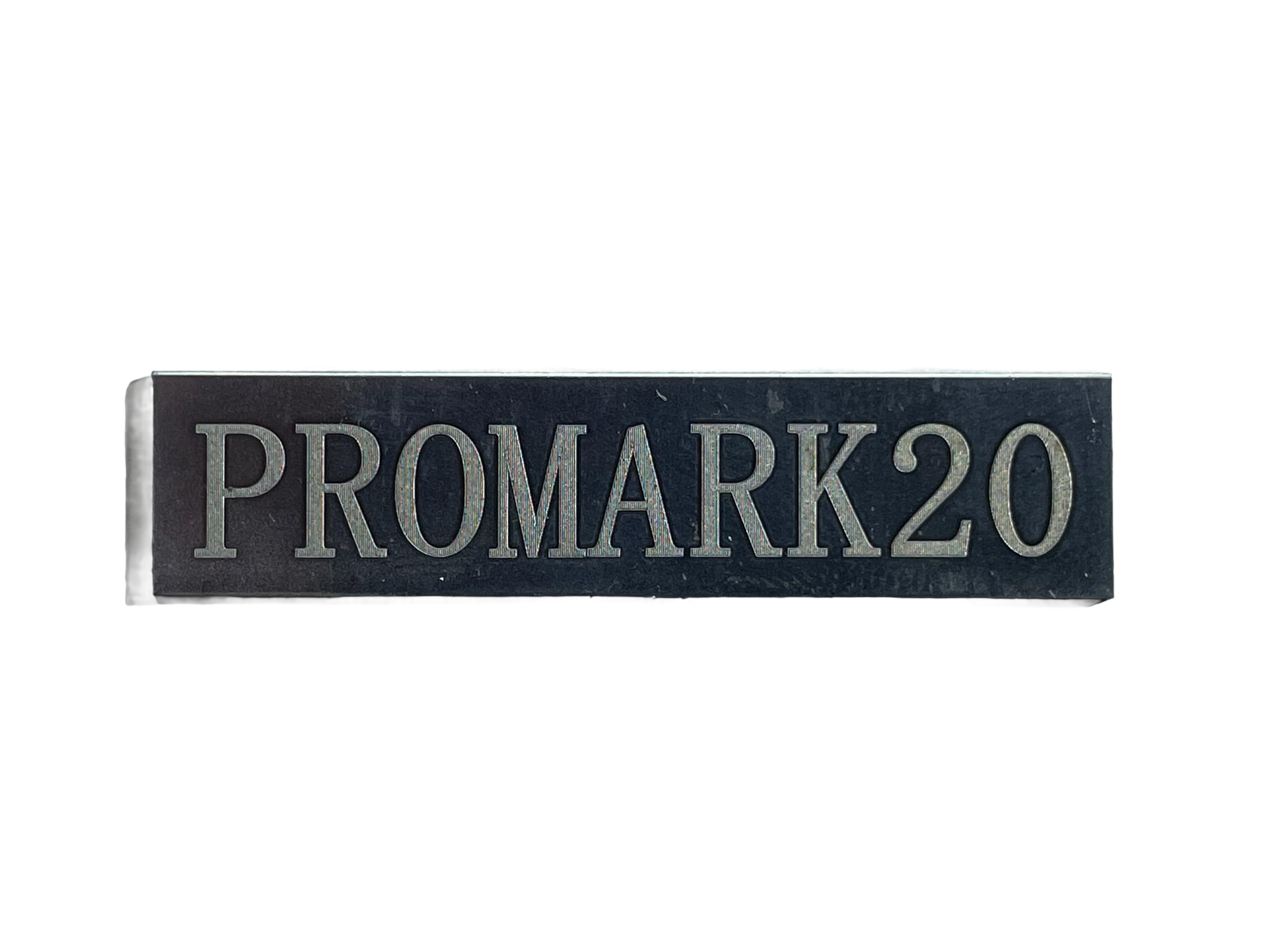

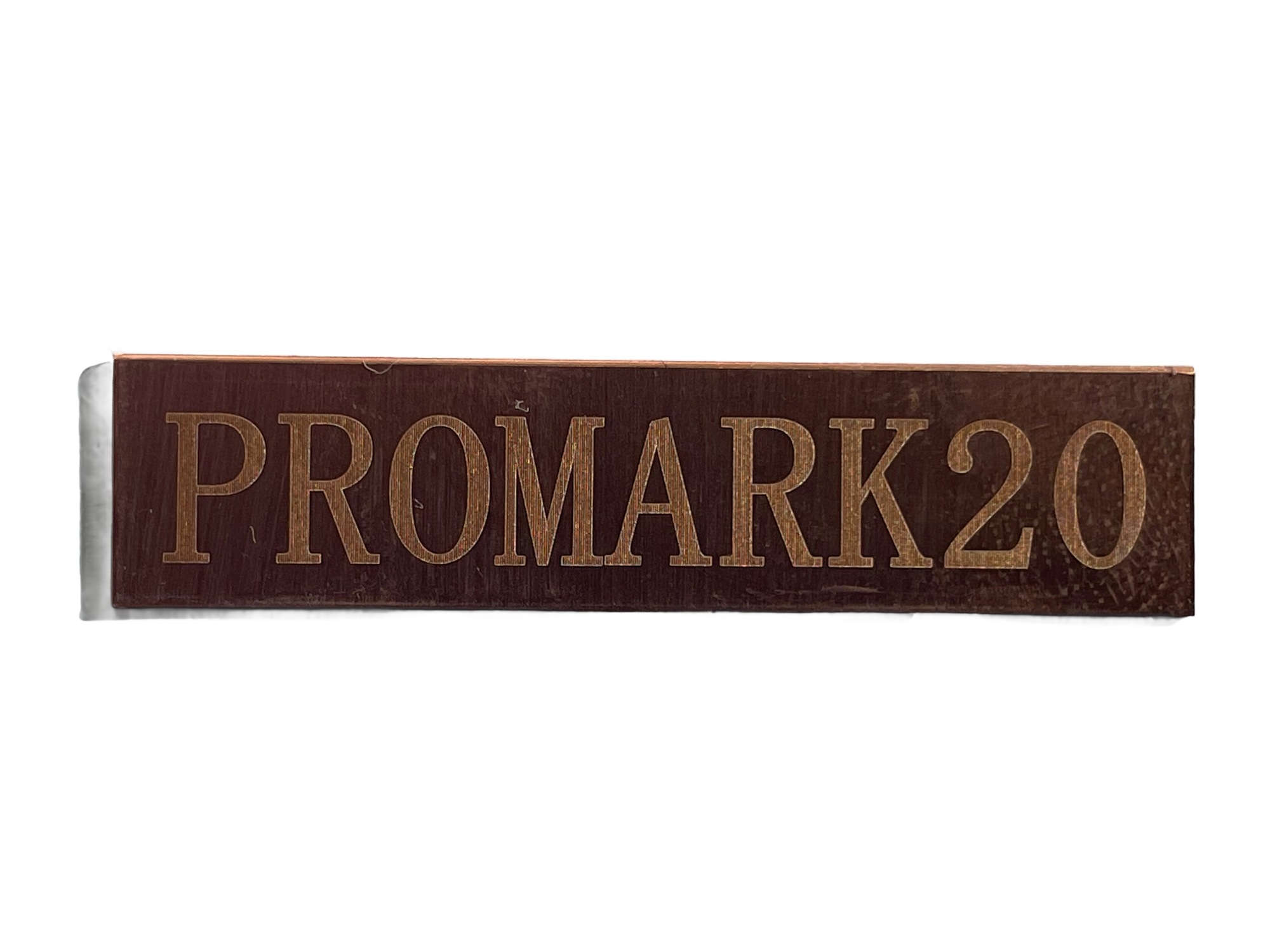

弊社にてデモンストレーション、サンプルマーキングが可能です。是非お問い合わせください。

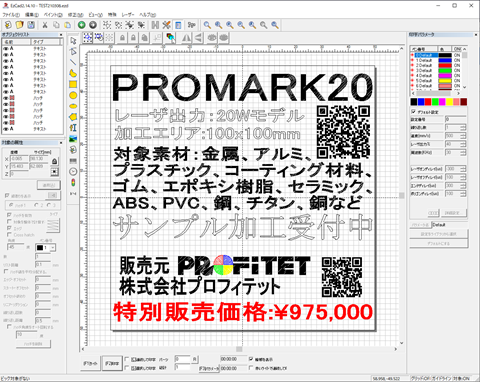

付属のソフトウェアはWindowsベースのソフトウェアで非常にユーザフレンドリです。直感的に理解できるインターフェースにより、どなたさまも納入後すぐにレーザーマーキングを開始できます。
画像データやベクターファイル（AI、BPM、DWG、DXF、DXP、PLT）の読み込みが可能で、容易にマーキングデータを作成できます。また、シリアル番号等連続した数字のインクリメント印字、バーコード、印字日時なども対応しています。
レーザパラメータの設定もシンプルでありながら強力なツールとなっています。レーザ出力、繰り返し周波数、走査スピード、各種ディレイの設定ができるようになっています。











レーザーマーカーには以下が含まれております。
他社製品では100万円を切る製品もございますが、制御用PCなどが含まれていないケースがほとんどです。
弊社のファイバーレーザーマーカーには以下構成品全て含めて100万円以下（20W機）でご購入いただけます。

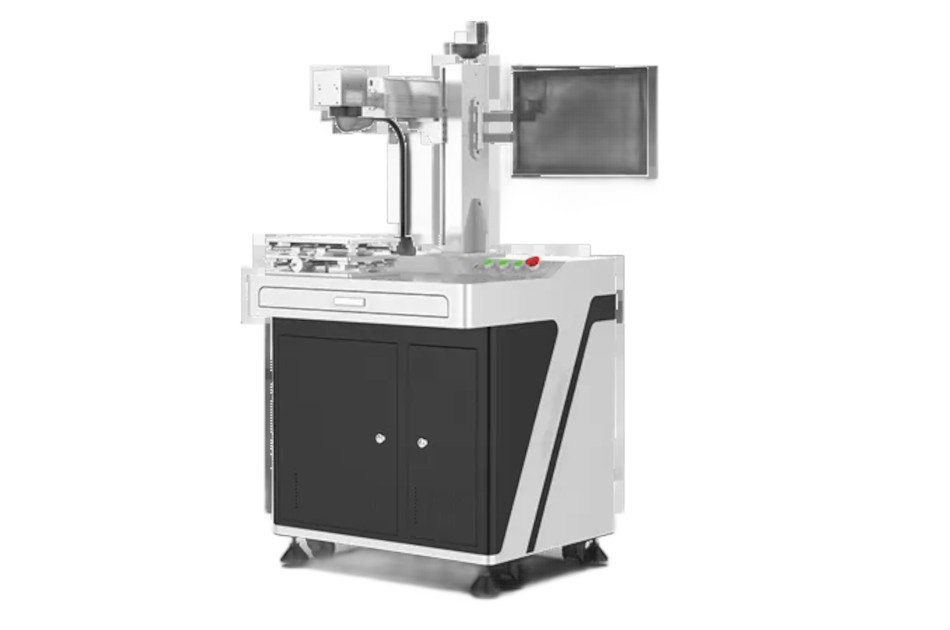

　・ レーザーマーカー本体（ファイバー（またはUV）レーザー、ガルバノスキャナ、fθレンズ）
　・ 制御用PCおよびマーキングソフトウェア
　・ 作業台
　・ 簡易XYステージ
　・ 外付けガイド光
　・ 照明
　・ 保護メガネ





ご導入までの流れ

• STEP

  製品説明

  弊社営業担当よりレーザーマーカーの概要説明をさせていただきます（訪問またはWeb会議）

• STEP

  サンプルマーキング

  サンプルをお預かりし、弊社にてサンプルマーキングを行います。お客様のお立合いも可能です。実際にご購入された場合は、納品時にマーキングの設定条件をお渡しいたします。

• STEP

  仕様打ち合わせ

  オプションを含めた最終仕様を決定します

• STEP

  仕様書および見積書

  決定した仕様に基づいた仕様書とお見積書を提出します

  （標準品の場合は仕様書の提出はありません）

• STEP

  ご手配

  メール、FAXまたは郵送にてご注文書をお送りいただきます。

• STEP

  納品・組立調整・取扱説明

  納品前に納入日をご相談させていただきます。

  納入日は弊社の担当が装置を組み立て取扱い説明を実施します。





本製品の保証期間は、納入後1年です。

納入後1年以内に通常使用下において不具合が発生した場合は、無償修理対応させていただきます。

レーザ発振器、ガルバノスキャナ等の不良があった場合は弊社にて交換させていただきます。

ただし、光学部品については保証の対象外となります。







ファイバー/UVレーザーマーカーは非常に優れた刻印ツールですが、実はその歴史は古く、既にレガシー製品として認知されています。これらは既にアジアでも製造が行われており、格安に販売され始めたのは、だいぶ過去の話になります。
当初、アジア製のファイバー/UVレーザーやガルバノスキャナには技術的な課題がありましたが、現在では国産や欧米製品と同等の品質のものも出てきています。



弊社にて長期的に性能検証を行い、自信を持っておすすめできる製品になりました。



メンテナンス性に優れたレーザーマーカーですが、機械ですので、「絶対に故障しない」ということは言い切れません。そこで、弊社では本製品の技術サポート並びに、万が一の故障時の対応要員として、専門のスタッフをご用意させていただいております。



どなた様にもご不安を取り除いた上でご選定いただけるよう、サンプルマーキングを実施させていただき、必要に応じまして、弊社にお越しいただき、またはWeb会議システムを利用して、デモンストレーションをさせていただきます。





ファイバーレーザーが世の中に出てくる前は、固体レーザーが主流でした。固体レーザーはYAGやYVO4といったレーザー結晶をレーザーダイオードで励起することにより、近赤外の発振をさせることができるレーザーです。この近赤外の光は共振器（1組の向かい合うミラー）で何度も折り返されながら増幅しレーザーとなります。
一方でファイバーレーザーは媒体が結晶ではなく光ファイバです。希土類のYbをドープした光ファイバが先程のYAGやYVO4の役割を、特定波長を反射するFBG（ファイバーブラッググレーティング）が共振器の役割を果たします。
光ファイバのコア（レーザー光が伝搬する道）はΦ10um（1mmの100分の1）ほどのサイズですので、固体レーザと比較しても、非常に小さく高品質なビームが出射されます。
また、固体レーザの場合、共振器のアライメントが必要となりますが、ファイバレーザはアライメントフリーでメンテナンス性にも非常に優れたレーザです。



固体レーザの発振波長は1064nmです。UVレーザはこの個体レーザの周波数を3倍にしたものです。そのため、1064nmの波長が3分の1になり355nmで発振します。
レーザの集光スポットは波長が短いほど小さくなりますので、UVレーザのほうがファイバーレーザや固体レーザの基本波よりも集光特性が優れています。また、波長が短いほど、熱の影響が起こりにくいため、微細な加工にも使われる波長帯です。



ガルバノスキャナはレーザーを2次元で動かすためのツールです。
モータの先にミラーが付いた構造になっており、ミラーをモータで動作させることで、反射するレーザービームを自由に動かすことができます。モータ＋ミラーは直行するように取り付けられ、2次元平面においてそれぞれXY方向でビーム制御するのに使われます。
ガルバノメータモータという電場の中を磁石が動くことにより起電力が発生するモータを使っていることからガルバノスキャナと呼ばれます。



ｆθレンズはガルバノスキャナでスキャンされたビームを集光する目的で使用されます。一般のレンズで集光した場合、ガルバノスキャナでスキャンすると、マーキングエリアへのビーム入射角度がθのとき、像の大きさは焦点距離×tanθの関係になりますが、fθレンズの場合、焦点距離×θの像となります。
fθレンズを使用すると、レーザをスキャンしたとき、一つの平面上に焦点を置くことができるため、マーキングエリア内で均一のビーム径をキープすることができます。



レーザーの光が目に入ると非常に危険です。レーザ出射口を覗かなくても、反射した光が目に入るというリスクもございます。そのようなリスクを回避するための方アイテムが保護メガネです。保護メガネはレーザー光を吸収し、万が一レーザー光が目をめがけて飛んできた場合であっても大切な目を守ります。
詳しくはレーザ保護メガネのページと以下のレーザー安全についてをご参照ください。





マーキングに使用するレーザーはクラス４と呼ばれ、JISC6802にて直接観測も拡散光の観測も危険とされる出力レベルのものとなります。クラス４の措置基準（詳しくはレーザ安全とその対策ページをご参照）として、レーザ管理区域を囲い等により、他の区域と区画し、危機等によって明示することが義務付けられています。
弊社のファイバーレーザーマーカーはお客様希望によりそのような囲いをつけて販売することも可能です。
例えば、レーザカーテンやレーザ保護ウインドウのようなものがございます。
材料によってはマーキング時に有害なガスを放出するものもございます。そのような人体に影響のあるパーティクルを吸い取る集塵機（ヒューム・ダストコレクタ）もレーザ装置を安全に使用していただく上で非常に重要なツールです。





ファイバーレーザーマーカーの健康チェックとしてレーザ出力の確認ができる計測器（レーザーパワーメータ）がございます。マーキング開始前にレーザーの出力が正常であることを確認してからご使用されると、よりご安心して日々のマーキング作業が行えると思います。
