カメラ型ビームプロファイラ
カメラ型のビームプロファイラをご提供します。
レーザ光のプロファイル計測はもちろん、ビーム全体を一括で測定することができるため、アライメントにも最適です。
ビームシェーパーのアライメント時にはAiry Diskの計測や、集光点のプロファイル計測ができるため、非常に重宝します。
付属のアッテネータを取り付けることで最大50Wの出力のレーザ光の計測を行えます。（それ以上の出力の場合は別途アッテネータが必要となります。ご相談ください）
近赤外レーザ用カメラ型ビームプロファイラ仕様
| BFN0205G-Basic | BFN0307G-Basic | BFN0510G-Basic | |
| 波長 | 350～1100nm | ||
| ピクセルサイズ | 2.4um | 3.45um | 5.5um |
| 分解能 | 3072x2048 | 2448x2048 | 2048x2048 |
| 受光部サイズ | 7.4x4.9mm | 8.4x7.1mm | 11.3x11.3mm |
| アッテネータアダプタ | Megnet*3 | ||
中赤外レーザ用カメラ型ビームプロファイラ仕様
| BFNS0503U-Basic | BFNS0505U-Basic | |
| 波長 | 400～1700nm | |
| ピクセルサイズ | 5um | |
| 分解能 | 656x520 | 1296x1032 |
| 受光部サイズ | 3.2x2.6mm | 6.4x5.1mm |
| 測定可能ビームサイズ | 50um～2.6mm | 50um～5.1mm |
| フレームレート | 220fps @ 656x250 | 100fps @ 1296x1032 |
ソフトウェア仕様（NIR、MIR共通）
| OS | Windows 7, 8, 10 （NIのVision acquisitionおよびVision developmentが必要です） |
| ライブモード | あり （セーブモードと同時に起動可能） |
| セーブモード | あり （ライブモードと同時に起動可能 |
| 主な測定画面 | 1D, 2D, 3D, ROI, ビーム計測値（ビーム径、セントロイド、楕円率など） |
| 測定モード | M2、ビーム安定度（ピーク、セントロイド、ビーム径） |
| ビーム径測定 | D4σ、D%ピーク、D%T |
| トリガー | あり |
| 出力 | csv, BMP, PNG, グレースケールイメージ, AVI, ビデオキャプチャ, レポート |

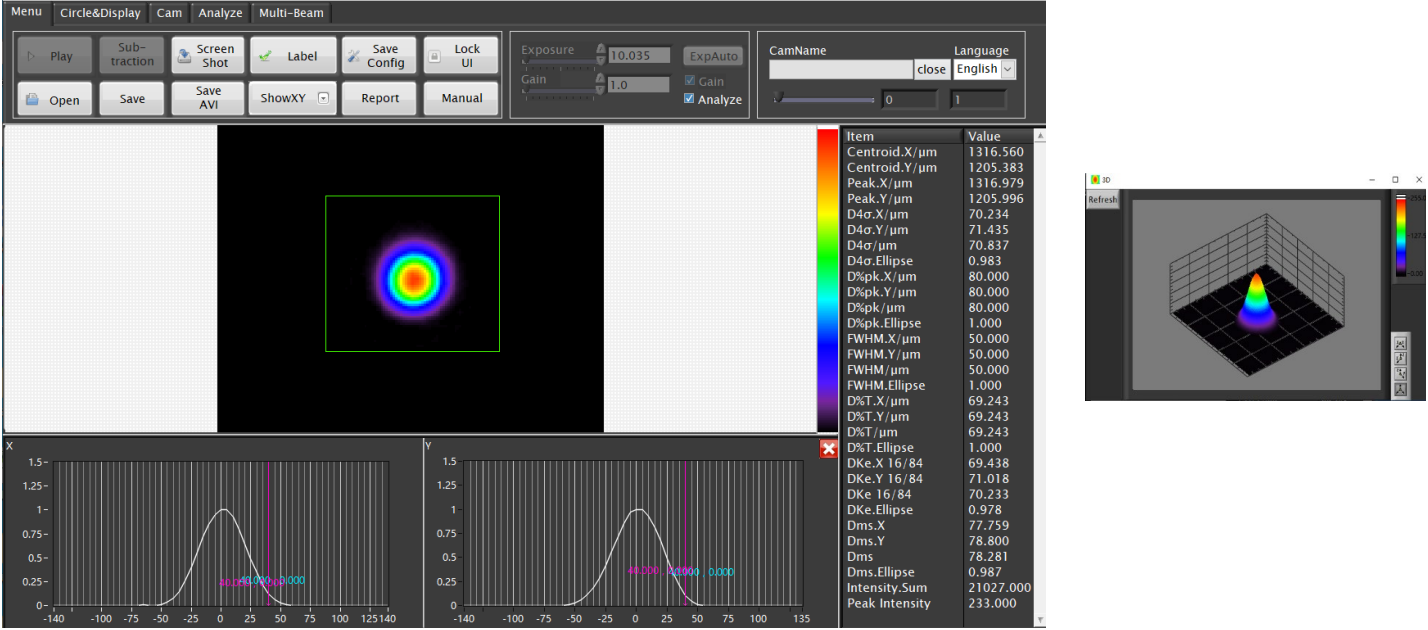

測定画面
アクセサリ
| NDフィルタ | |
 |
近赤外のベーシックモデルにはOD１および２が標準で付属します |
| ウェッジ（ビームスプリッタ | |
 |
オプションでウェッジ（ビームスプリッタ）をご提供しています。 |
