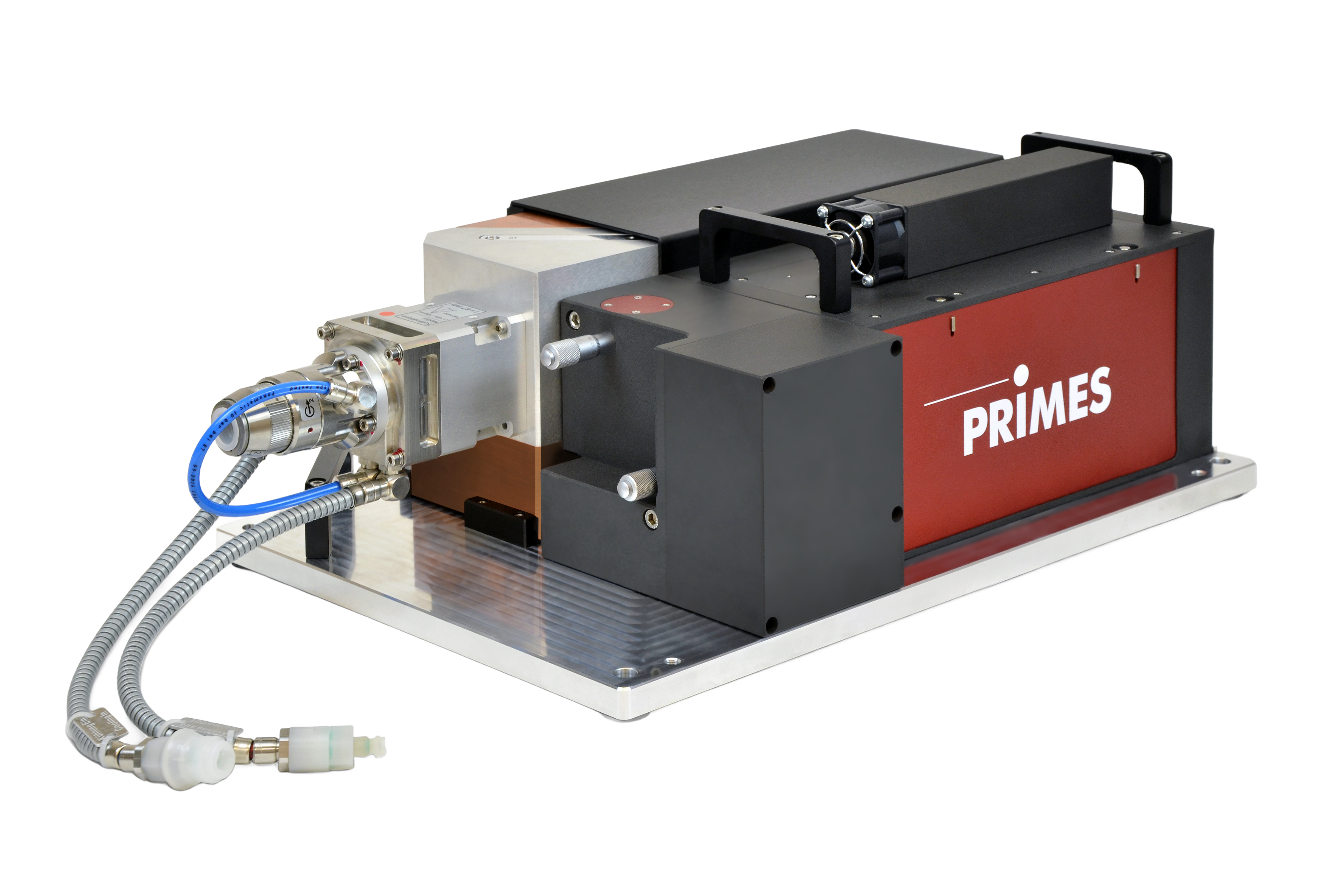

レーザークオリティモニター（Laser Quality Monitor）
独国PRIMES社のLaserQualityMonitor（LQM）はレーザービーム計測を高速に且つ容易に行う装置です。ビームウェスト径、集光半径、ウェスト位置、ファーフィールド拡がり角、レイリー長、ビーム伝搬係数Kなどの計測を高速に行います。
LaserQualityMonitor & HighPower-LQM |
||
|
LQM5 |
LQM20 |
測定パラメータ |
||
パワーレンジ（1064nm） |
5W |
20W |
パルス幅 |
100fs～連続光 |
|
波長レンジ |
1030-1090nm |
340-360nm
515-545nm |
ビーム径 |
1-15mm |
|
最大ビーム発散角 |
10mrad |
10mrad |
| ユーティリティ | ||
電源 |
24V DC ±5%, max.1.8A |
|
冷却 |
空冷 |
|
冷却(パワー測定オプション) |
- |
|
| コミュニケーション | ||
インターフェース |
イーサネット |
|
| 寸法と重さ | ||
長さ |
285mm |
|
幅 |
190mm |
|
高さ |
180mm |
|
重さ |
約10kg |
|
| 環境条件 | ||
使用温度 |
10～40℃ |
|
湿度 |
10～80% |
|
LQM200 |
HP-LQM |
|
| 測定パラメータ | ||
パワーレンジ（1064nm） |
200W(opt.500W) |
10kW |
パルス幅 |
100fs～連続光 |
|
波長レンジ |
340-360nm
515-545nm |
|
ビーム径 |
1-15mm |
|
最大ビーム発散角 |
10mrad |
|
| ユーティリティ | ||
電源 |
24V DC ±5%, max.1.8A |
|
冷却 |
空冷（オプションで水冷） |
水冷（0.7L/分/kW パーティクルフリー |
冷却(パワー測定オプション) |
- |
＞7L/分 |
| コミュニケーション | ||
インターフェース |
イーサネット |
|
| 寸法と重さ | ||
長さ |
350mm |
480mm |
幅 |
230mm |
300mm |
高さ |
190mm |
190mm |
重さ |
約18kg |
約35kg |
| 環境条件 | ||
使用温度 |
10～40℃ |
|
湿度 |
10～80% |
|
