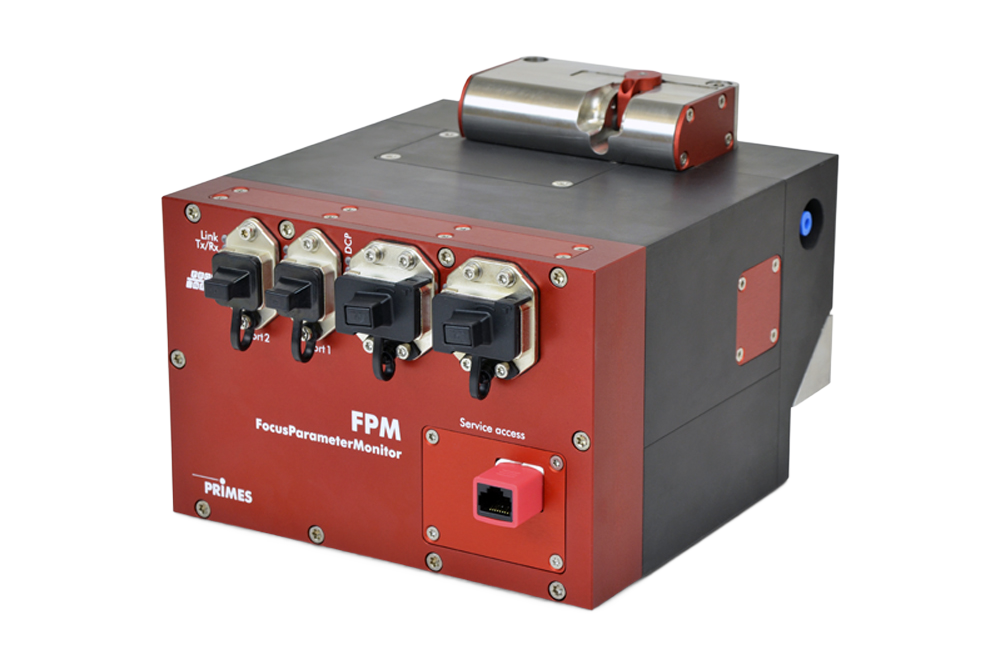

フォーカスパラメータモニター



FocusParameterMonitorはパワーメータとビームプロファイラが一体となった測定器です。
高出力レーザのパワー、ビーム径、ビーム位置などの測定をすることができます。
PROFINETやPROFIBUSなどのフィールドバスを装備しており、容易なインテグレーションを可能とします。





フォーカスパラメータモニタは、入射するビームを分岐し、カロリメトリック方式のパワーメータとCCDカメラに導光します。これによりビームプロファイルとパワーを同時に計測することが可能です。





フォーカスパラメータモニタはフィールドバスインターフェースを備えており、製造装置の上位機種とのコミュニケーションを行うことができます。生産ラインでのビームプロファイル、パワー計測のツールとして最適です。





項目	仕様
パワーレンジ	400-8000W
照射時間	0.3～1s
波長レンジ	1030～1090nm
集光ビーム径	100～1000um
測定サイクルごとのエネルギー	100～3000J
最大ビーム拡散角	60 または 100mrad
最大パワー密度	1MW/cm2（典型値）
アパーチャ部での最大スポット径	2mm
最大フォーカス位置	15mm
電源	24V DC ±5%, max0.5A
圧縮空気	10～15L/分
最小エア圧	1 bar
最大エア圧	2 bar
インターフェース	PROFINET, PROFIBUS
寸法	210×153×185mm（長×幅×高）
重量	約10kg
使用温度	10～40℃
湿度	10～80%
プロテクションクラス	IP64
カテゴリ	III
