レーザパワーメータ PMM|株式会社プロフィテット

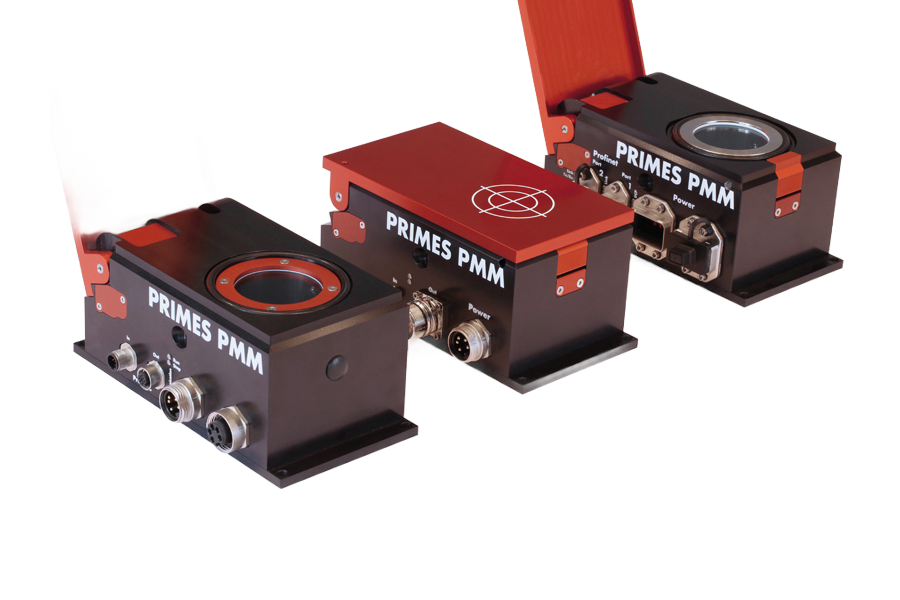

PMM(レーザパワーメータ)

パワーメジャリングモジュール(PowerMeasuringModule)

PowerMeasuringModule

PowerMeasuringModule(PMM)は様々なフィールドバス(PROFINET、PROFIBUS、DeviceNet、Ethernet/IP、CC-Link)を兼ね備えたパワーメータで、製造装置に接続し、測定の自動化をすることが可能となります。





















PowetMeasuringModule

測定パラメータ

パワーレンジ

400-8000W (オプションで50Wから)

照射時間

0.1~1秒

波長レンジ

900-1090nm

吸収体直径

49mm

最大ビーム径

30mm

ビーム径(典型値)

15-25mm

最大パワー密度

1.5kW/cm²

精度

±3%

再現性

±1%

Exposure and evaluation

<15秒

測定スピード

300Jの場合: 1サイクル/分

3,000Jの場合: 1サイクル/10分

パルスレーザ照射

最大1kHz (50%デューティ)

電源

電源

24V DC ±5%, max0.5A

コミュニケーション

インターフェース

PROFINET (銅線)

PROFINET (ファイバー)
PROFIBUS
DeviceNet
Ethernet/IP

寸法と重量

L×W×H

200×100×89mm (closed)

246×100×227mm(open)

重量

約2.3kg

環境条件

使用温度

10~40℃

湿度

10~80%
