TGG結晶

TGG結晶

TGG結晶

TGG(Terbium Gallium Garnet)は400〜1100nm帯のファラデーデバイスとして最適な結晶です。テリビウムがドープされたガラスと比較してベルデ定数が2倍もあり、且つ高い熱伝導率、高い透過率とメリットが多く、高出力レーザでの使用に適しています。
弊社ではTGGの他にYVO4と波長板をセットで販売しており、低価格でアイソレータの構築が可能となります。









仕様
化学式 Tb3Ga5O12
結晶構造 [111]
ベルデ定数(632nm) -134 RadT-1m-1
ベルデ定数(1064nm) -40 RadT-1m-1
熱伝導率 7.4Wcm-1 K-1
屈折率 1.95
性能定数 V/a 8
性能定数 V/in2 27
結晶方位 [111] ±15 arc min以内
波面歪み < λ/8
消光比 >35dbB
直径公差 +0.00mm/-0.05mm
長さ公差 +0.2mm/-0.2mm
面取り 0.1mm @ 45度
平面度 < λ/10 @ 633nm
平行度 < 10 arc sec
垂直度 < 5 arc min
面品質 10/5
ARコート R<0.2% AR @ 1064nm

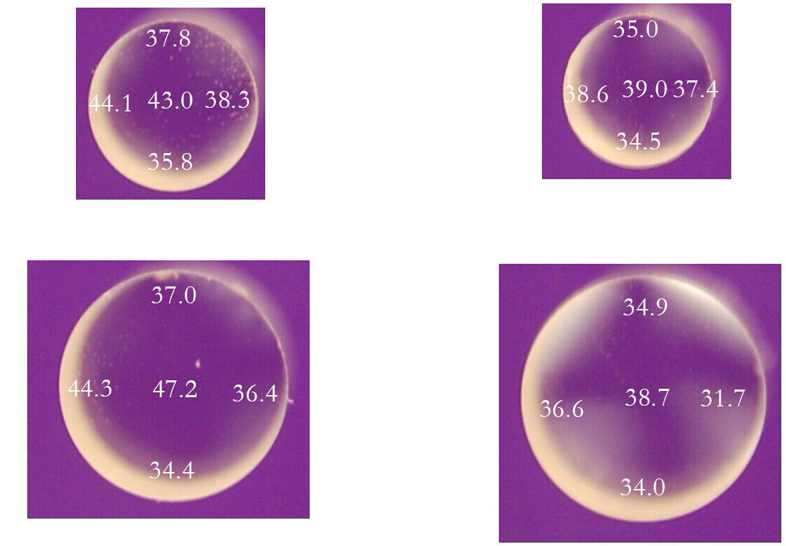

消光比のテストデータ(サイズ:23×23×16mm)

TGGの消光比

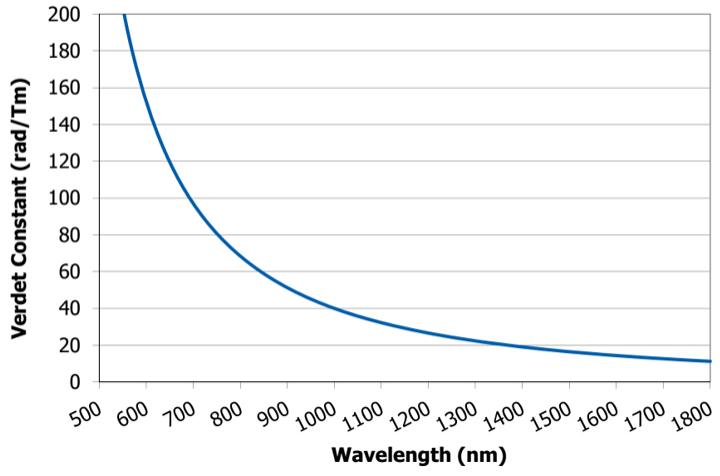

波長 vs ベルデ定数

波長に対するベルデ定数のデータ
