レーザ加工用集塵機(ヒューム・ダストコレクタ)

レーザ加工用集塵機(ヒューム・ダストコレクタ)

レーザ加工中には粉塵やガスなど作業環境の汚染や、作業者の健康被害の原因となる物質が発生します。
集塵機はこれら有害物質を取り除き、環境汚染や作業者の健康被害を未然に防ぎます。
また、これら粉塵やガスは、加工ヘッドの保護ガラス等に付着することで、透過率を劣化させたり、熱レンズ効果の原因になる場合もあります。
集塵機を使うことで、保護ガラス等のクリーニングによるダウンタイムを減らすことができ、生産性のアップにもつながります。





MINIシリーズ

MINIシリーズ (自動フィルタクリーニング機能付き)

ミニシリーズ







軽度のヒュームや微小な粉塵を生成するレーザマーキングやレーザ彫刻に最適な集塵機(ヒューム・ダストコレクタ)です。

大量の微小粉塵、軽度のヒュームを生成するレーザマーキングやレーザ彫刻、レーザ切断に最適な集塵機(ヒューム・ダストコレクタ)です。
自動フィルタクリーニング機能がついており、圧力低下が起きにくく長期的に安定して使用することが可能です。またフィルタ清掃の時間を削減し、生産性を高めます。

COMPACT SILENTシリーズ

COMPACT PORTABLEシリーズ





中型の粉塵を生成するレーザマーキング、レーザ彫刻に最適なコンパクトで静音な集塵機(ヒューム・ダストコレクタ)です。

大きなプレフィルタ、小型プリートHEPAフィルタ、ディープベッド活性炭フィルタを搭載した集塵機(ヒューム・ダストコレクタ)で、レーザマーキング、レーザ彫刻、レーザ切断に最適です。
ボトムアップフローにより重量のあるダストは重力によって底に落ち、小さな粒子のみがフィルタバッグに蓄積されます。これによりフィルタの長寿命化が実現されます。

COMPACT PROシリーズ

PROシリーズ





コンパクトで中型の粒子用に設計された集塵機(ヒューム・ダストコレクタ)です。
レーザマーキングやレーザ彫刻、超微粒子やガス分子を排出するレーザ切断に最適です。
ボトムアップフローデザインにより重量のあるダストは重力によって底に落ち、小さな粒子のみがフィルタバッグに蓄積されます。これによりフィルタの長寿命化が実現されます。フィルタのつまりが軽減されるため、粉塵がたくさん生成されるアプリケーションに最適です。
プレフィルタはコンテナ内に閉じ込められているため、有害な粉塵が発生しても、それに触れることなく処分することが可能です。

大型の粒子を生成するレーザマーキング、彫刻、切断、溶接、はんだ付け、ろう付け等のアプリケーションに最適な集塵機(ヒューム・ダストコレクタ)です。
ボトムアップフローデザインにより重量のあるダストは重力によって底に落ち、小さな粒子のみがフィルタバッグに蓄積されます。これによりフィルタの長寿命化が実現されます。
プレフィルタはコンテナ内に閉じ込められているため、有害な粉塵が発生しても、それに触れることなく処分することが可能です。



PVC LASER PROシリーズ

DUST FUMEシリーズ





塩化ビニル(PVC)のレーザ加工時に発生する腐食性ガス対策に最適な集塵機(ヒューム・ダストコレクタ)です。
内部はエポキシコーティングが施されており、耐腐食性が高く塩化ビニルのレーザ加工時に発生する塩化水素(HCL)から集塵機を守ります。

金属のようなものへのレーザマーキング、彫刻、切断、溶接、肉盛り、アブレーション加工に最適な集塵機(ヒューム・ダストコレクタ)です。
フィルタクリーニング機能がついており、圧力低下が起きにくく長期的に安定して使用することが可能です。またフィルタ清掃の時間を削減し、生産性を高めます。


TOWERシリーズ

MINI GOLDシリーズ





金属など大きいサイズのダストが発生するレーザマーキング、彫刻、切断、溶接にしようします。タワー型のため、省スペース化が実現できます。 コンパクトでポータブルな集塵機(ヒューム・ダストコレクタ)です。特に金、銀、プラチナの集塵および回収に最適です。

PRECIXE GOLDシリーズ

レーザカートリッジダストコレクター





微小な金属でも集塵し回収することが出来る集塵機(ヒューム・ダストコレクタ)です。 金属切断に最適な集塵機(ヒューム・ダストコレクタ)です。

MICROシリーズ






低価格で省スペースな集塵機(ヒューム・ダストコレクタ)です。







MINIシリーズ

型番 ALF-200 ALF-400 ALF-600
流速 175 CFM (約300m3/h) 350 CFM (約595m3/h) 500CFM (約850m3/h)
圧力 1000Pa (10mbar)
電源 230V 単相 50Hz (オプションで三相可)
馬力 1/4 1/2 1
フィルタ構成 3ステージ
プレフィルタ カートリッジフィルタ
セカンダリフィルタ 活性炭フィルタ(オプション)
ラストフィルタ ポリエステルクロスフィルタ(オプション)
ハウジング 軟鋼(オプションでステンレス)
オプション

ダクトのサイズ
揮発性有機化合物(VOC)・ガスセンサー
リモート制御インターフェース
サイレンサー(静音)

アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

ディープベッドフィルタ
HEPAフィルタ
活性炭フィルタ

主なアプリケーション

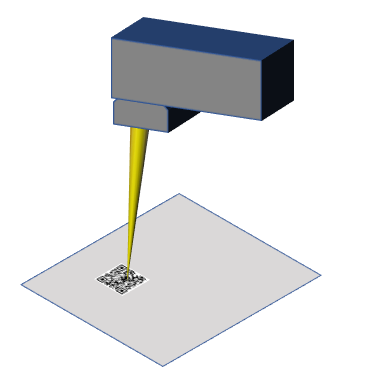

レーザマーキング
レーザ彫刻
※比較的小さくて軽い粉塵が生成されるアプリケーションに適しています。





MINI Autocleanシリーズ(自動フィルタクリーニング機能付き)

型番 ALF-200I ALF-400I ALF-600I
流速 175 CFM (約300m3/h) 350 CFM (約595m3/h) 500CFM (約850m3/h)
圧力 1000Pa (10mbar)
電源 230V 単相 50Hz (オプションで三相可)
馬力 1/4 1/2 1
フィルタ構成 3ステージ
プレフィルタ カートリッジフィルタ(パルスクリーニング)
フィルタクリーニング 自動パルスクリーニング
ハウジング 軟鋼(オプションでステンレス)
オプション

ダクトのサイズ
スピードコントロール
揮発性有機化合物(VOC)・ガスセンサー
リモート制御インターフェース

アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

カートリッジフィルタ
活性炭フィルタ
プレフィルタ

主なアプリケーション

レーザ彫刻
※比較的小さくて軽い粉塵が大量に生成されるアプリケーションに適しています。





Compactシリーズ

型番 ALF-1010 ALF-2010 ALF-3010
流速 110 CFM (約187m3/h) 200 CFM (約340m3/h) 200CFM (約340m3/h)
圧力

12 inch of W.C
(約30mbar)

26 inch of W.C
(約65mbar)


電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ 洗浄可能プレフィルタ
セカンダリフィルタ HEPA+活性炭フィルタ
ハウジング 軟鋼(オプションでステンレス)
フローコントロール

0〜110CFM (0〜187m3/h)
PWM調整エアフロー付き

0〜200CFM (0〜340m3/h)
オプション

ダクトのサイズ
スピードコントロール
揮発性有機化合物(VOC)・ガスセンサー
リモート制御インターフェース

アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

プレフィルタ
HEPA+活性炭フィルタ

主なアプリケーション

レーザマーキング
レーザ彫刻
レーザ切断







PROシリーズ

型番 ALF-4010 ALF-4020 ALF-4030 ALF-4040 ALF-4050
流速 250 CFM (約m3/h) 350 CFM (約595m3/h) 500CFM (約850m3/h) 750CFM (約m3/h) 1300CFM (約m3/h)
圧力 22,000Pa (220mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ ディープベッドプレフィルタ
セカンダリフィルタ ミニプリートHEPAフィルタ
ラストフィルタ ディープベッド活性炭フィルタ
ハウジング 軟鋼(オプションでステンレス)
アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

ディープベッドフィルタ
HEPAフィルタ
活性炭フィルタ

アプリケーション

レーザ彫刻
レーザ切断
レーザろう付け





PVC LASER PROシリーズ

型番 ALF-5010 ALF-5020 ALF-5030
流速 250 CFM (約m3/h) 350 CFM (約595m3/h) 500CFM (約850m3/h)
圧力 22,000Pa (220mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ ディープベッドプレフィルタ
セカンダリフィルタ ミニプリートHEPAフィルタ
ラストフィルタ ディープベッド活性炭フィルタ
内部コート エポキシ(耐腐食)
ハウジング ステンレス
アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

ディープベッドフィルタ
HEPAフィルタ
ケミカルフィルタ

アプリケーション

レーザマーキング
レーザ彫刻
レーザ切断

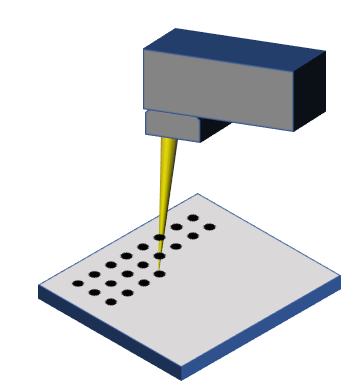

レーザ穴あけ
塩化ビニルの加工に最適





DUST FUMEシリーズ

型番 ALF-6010 ALF-6020 ALF-6030 ALF-6040
流速 500 CFM (約850m3/h) 850 CFM (約m3/h) 1000 CFM (約m3/h) 1200 CFM (約m3/h)
圧力 3,000Pa (mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ カートリッジフィルタ(パルスクリーニング)
セカンダリフィルタ ミニプリートHEPAフィルタ
ラストフィルタ 活性炭フィルタ
ハウジング 軟鋼(オプションでステンレス)
アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

カートリッジフィルタ
HEPAフィルタ
活性炭フィルタ

アプリケーション

レーザ切断
レーザ穴あけ
レーザアブレーション
レーザろう付け
レーザマイクロマシニング

型番 ALF-6050 ALF-6060 ALF-6070 ALF-6080
流速 1500 CFM (約m3/h) 2000 CFM (約m3/h) 2500 CFM (約m3/h) 3000 CFM (約m3/h)
圧力 3,000Pa (mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ カートリッジフィルタ(パルスクリーニング)
セカンダリフィルタ ミニプリートHEPAフィルタ
ラストフィルタ 活性炭フィルタ
オプション
アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

カートリッジフィルタ
HEPAフィルタ
活性炭フィルタ

アプリケーション

レーザ切断
レーザ穴あけ
レーザアブレーション
レーザろう付け
レーザマイクロマシニング





TOWERシリーズ

型番 ALF-7010 ALF-7020 ALF-7030
流速 500 CFM (約m3/h) 850 CFM (約m3/h) 1000CFM (約m3/h)
圧力 3,000Pa (30mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ カートリッジフィルタ(パルスクリーニング)
セカンダリフィルタ ミニプリートHEPAフィルタ
ラストフィルタ 活性炭フィルタ
ハウジング 軟鋼(オプションでステンレス)
アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

カートリッジフィルタ
HEPAフィルタ
活性炭フィルタ

アプリケーション

レーザ切断
レーザ穴あけ
レーザアブレーション
レーザマイクロマシニング





MINI GOLDシリーズ

型番 ALF-8010 ALF-8020
流速 110 CFM (約m3/h) 250 CFM (約m3/h)
圧力 40 inch of W.C (100mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ ディープベッドプレフィルタ
セカンダリフィルタ HEPA+活性炭フィルタ
フローコントロール 0〜110 CFM (0〜約m3/h) 0〜250 CFM (0〜約m3/h)
ハウジング 軟鋼(オプションでステンレス)
アクセサリ

アーム
フレキシブルホース
テーブルマウントクランプ

スペアパーツ

使い捨てプレフィルタ
HEPA+活性炭フィルタ

アプリケーション

宝石のスポット溶接
金、銀、プラチナのマーキング
金、銀、プラチナの彫刻





PRECIXE GOLDシリーズ

型番 ALF-9010 ALF-9020
流速 180 CFM (約m3/h) 365 CFM (約m3/h)
圧力 120 inch of W.C (約300mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 5ステージ
フローコントロール 0〜180 CFM (0〜約m3/h) 0〜365 CFM (0〜約m3/h)
コントロール デジタル制御
ハウジング 軟鋼(オプションでステンレス)
アプリケーション

宝石のスポット溶接
金、銀、プラチナのマーキング
金、銀、プラチナの彫刻
金、銀、プラチナの切断





LASER CARTRIDGE DUST COLLECTORSシリーズ

型番 ALF-10000 ALF-12000
流速 3000 CFM (約m3/h) 5000 CFM (約m3/h)
圧力 6 inch of W.C (約15mbar)
電源 230V 単相 50Hz (オプションで三相可)
フィルタ構成 3ステージ
プレフィルタ カートリッジフィルタ
セカンダリフィルタ HEPAフィルタ(オプション)
サイクロン オプションで可
フィルタクリーニング 自動パルスクリーニング
アクセサリ

スパイラルダクト
下降気流プレナムフード
煙突

スペアパーツ

カートリッジフィルタ
パルスバルブ

アプリケーション シートメタルカッティング





MICROシリーズ

型番 LFX-100
流速 100 CFM (約m3/h)
電源 230V 単相 50Hz
フィルタ構成 2ステージ
フローコントロール 0〜100 CFM (0〜約m3/h)
ハウジング 軟鋼(オプションでステンレス)
アプリケーション

レーザマーキング
レーザ焼入れ
レーザウェハダイシング
レーザスクライビング
レーザキスカッティング
