4スポットジェネレータ
４スポットジェネレータは入射するビームを４つに分けます。レンズで集光することで加工面に４つのスポットビームを得ることができます。これによりリングモードや複雑なプロファイルパターンを生成することが可能となります。
屈折光学系を採用しておりますので透過損失が低く、高効率でビームを集光します。
４スポットレンズを使うことで、スパッターッターを減らし、且つ溶接スピードを上げることができます。また、レーザ溶接や肉盛りに最適なビームプロファイルを得ることができます。
4スポットジェネレータのプロファイル計測動画
2D |
3D |
４スポットジェネレータで得られるプロファイル例
例： コア径Φ220umのダイレクトダイオードレーザを1：3.375で結像。Φ740umの4つのスポットが生成されドーナッツプロファイルを形成している。
4スポットジェネレータの共通仕様 |
|
分岐される２つのビームの角度(隣り合うビーム） |
2.76mrad（カスタマイズ可） |
分岐される２つのビームの角度(対角線上のビーム） |
3.9mrad（カスタマイズ可） |
クリアアパーチャ |
Φ48mm |
波長 |
950～1100nm（カスタマイズ可） |
推奨最大入射パワー |
6kW（フォーカスシフトなし） |
マウント |
M58×1 |
| 型式 | 波長 | 分岐角度（mrad） | クリアアパチャ | 直径 | 長さ | マウント | |
| 隣り合うスポット | 対角線上のスポット | ||||||
| quattroXX 4_D48_1070 | 1065-1075nm | 2.76 | 3.9 | 48 | 94 | 140 | M58x1 |
| quattroXX 4_D48_1030 | 1025-1035n | ||||||
| quattroXX 1.9_D48_1080 | 1075-1085nm | 1.33 | 1.88 | ||||
| quattroXX 1.9_D48_1030 | 1025-1035nm | ||||||
| quattroXX 0.754_D48_1070 | 1065-1075nm | 0.533 | 0.754 | ||||
| quattroXX 0.754_D48_1030 | 1025-1035nm | ||||||
| quattroXX 6_D30_1030/1070 |
1025-1035nm |
4.25 | 6 | 30 | 74 | 130 | M47x0.75 |
| quattroXX 8_D29_1064 | 1060-1073nm | 5.68 | 8 | 29 | 75 | 138 | |
プロファイル例（実測）
以下は4スポットジェネレータで得られるビームプロファイルの一例です。
この他にも様々なプロファイルが得られます。
4スポット
2スポット

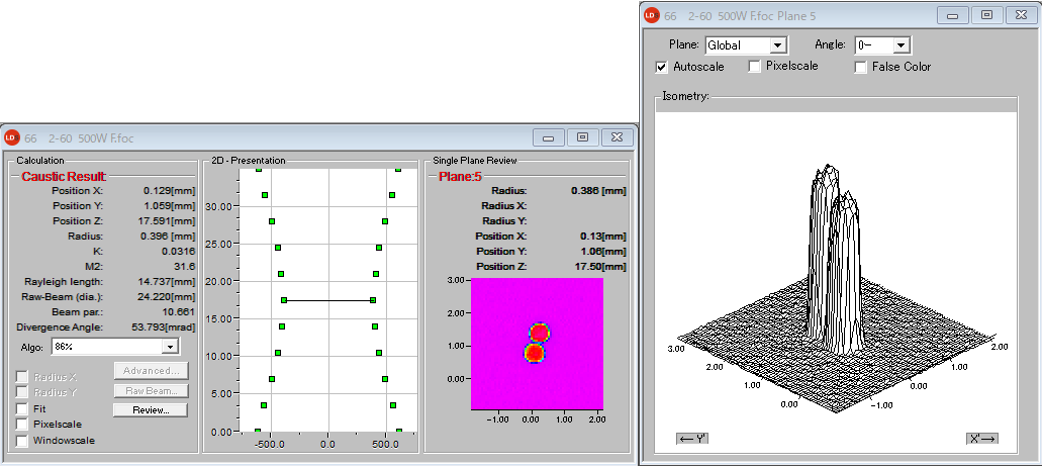

近接2スポット
2スポット（オーバーラップ）
3スポット
3スポット（オーバーラップ）
